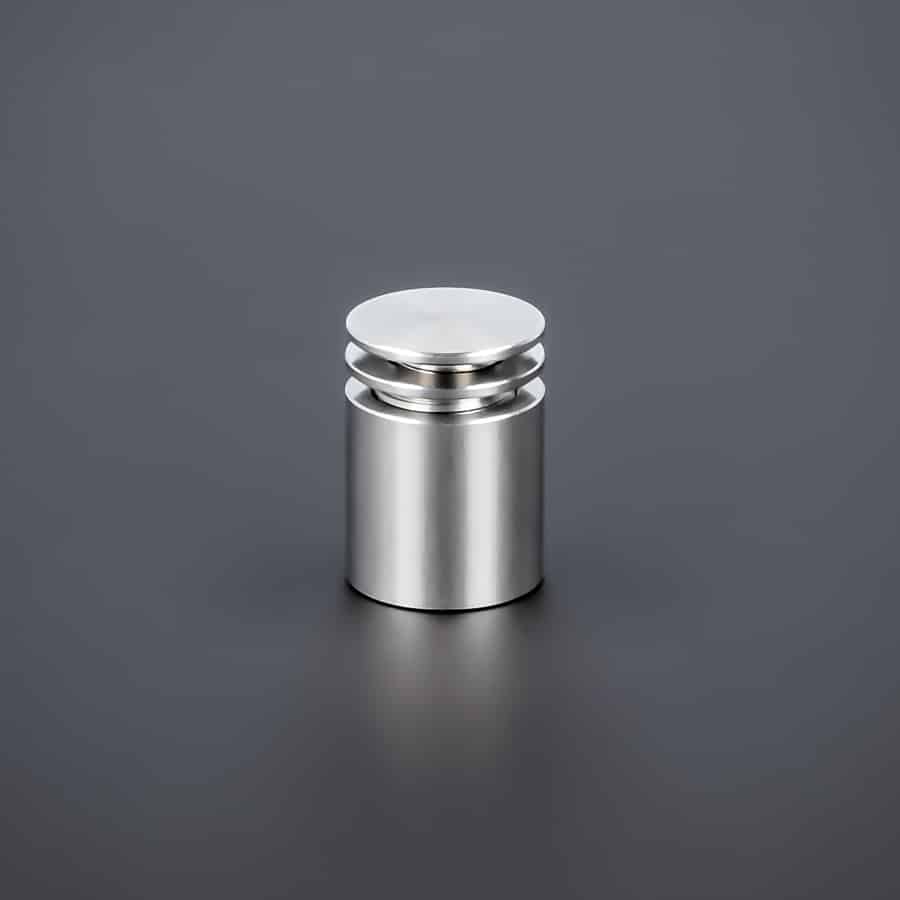

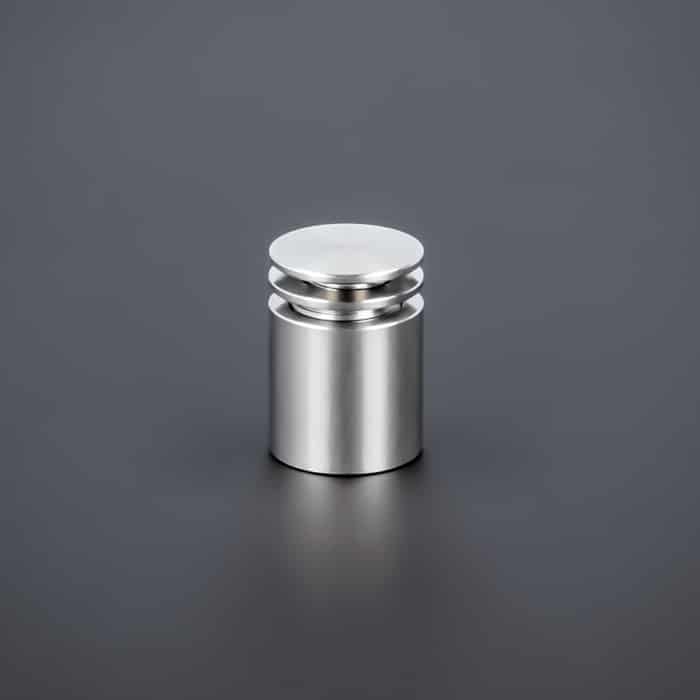

Schilderhalter Edelstahl 15x15mm PS: 1-12mm

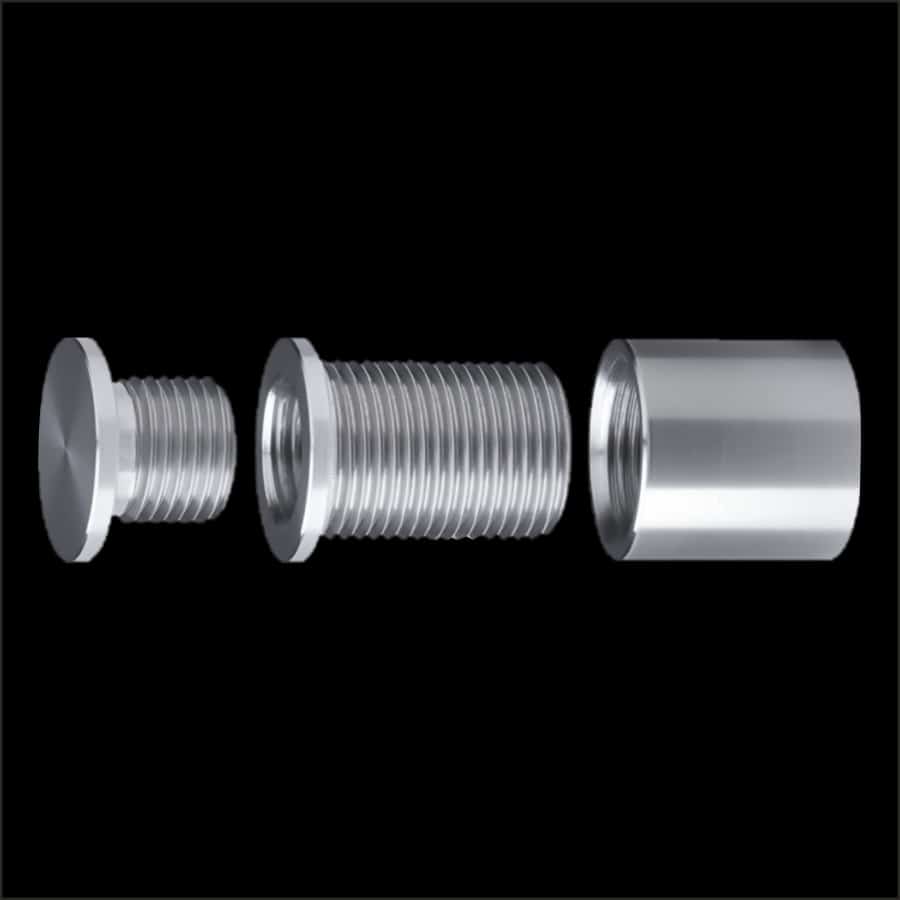

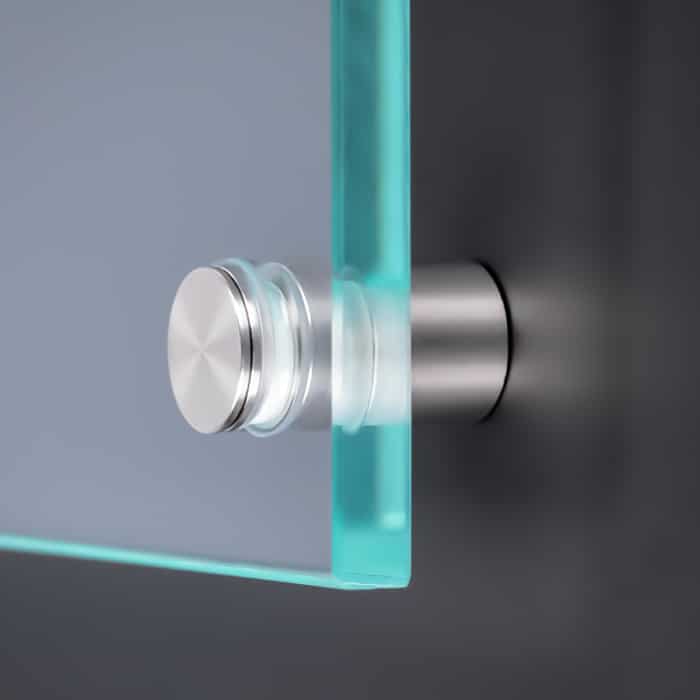

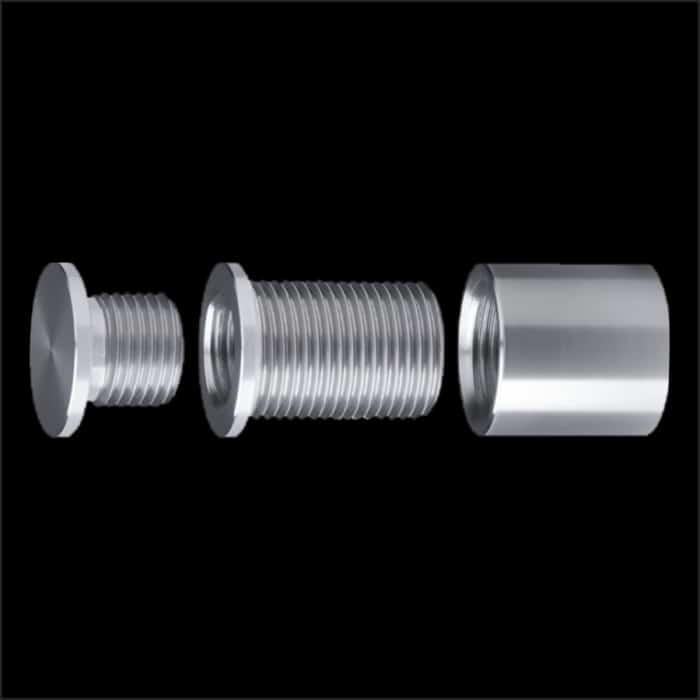

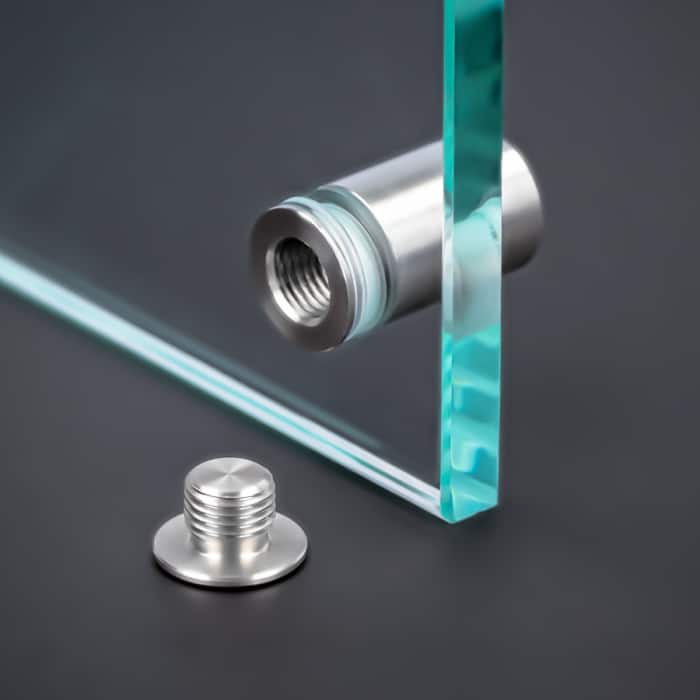

Mit diesem Schilderhalter aus Edelstahl V2A können Sie Platten mit einer Stärke von 1-12 mm oder 2 Platten von 1-5 mm an der Wand befestigen. Durch das 3-teilige System ist die Montage besonders einfach. Mit dem Vormontieren des Halters an dem Schild werden die Löcher an der Wand sehr genau und es kann sogar auf unebenen Untergründen präzise gearbeitet und gebohrt werden. Es wird kein Sechskantschlüssel für die Befestigung benötigt. Somit wird beim Montieren Zeit gespart! Durch das Edelstahlmaterial ist die Schilderhalterung im Innen- und Außenbereich einsetzbar.

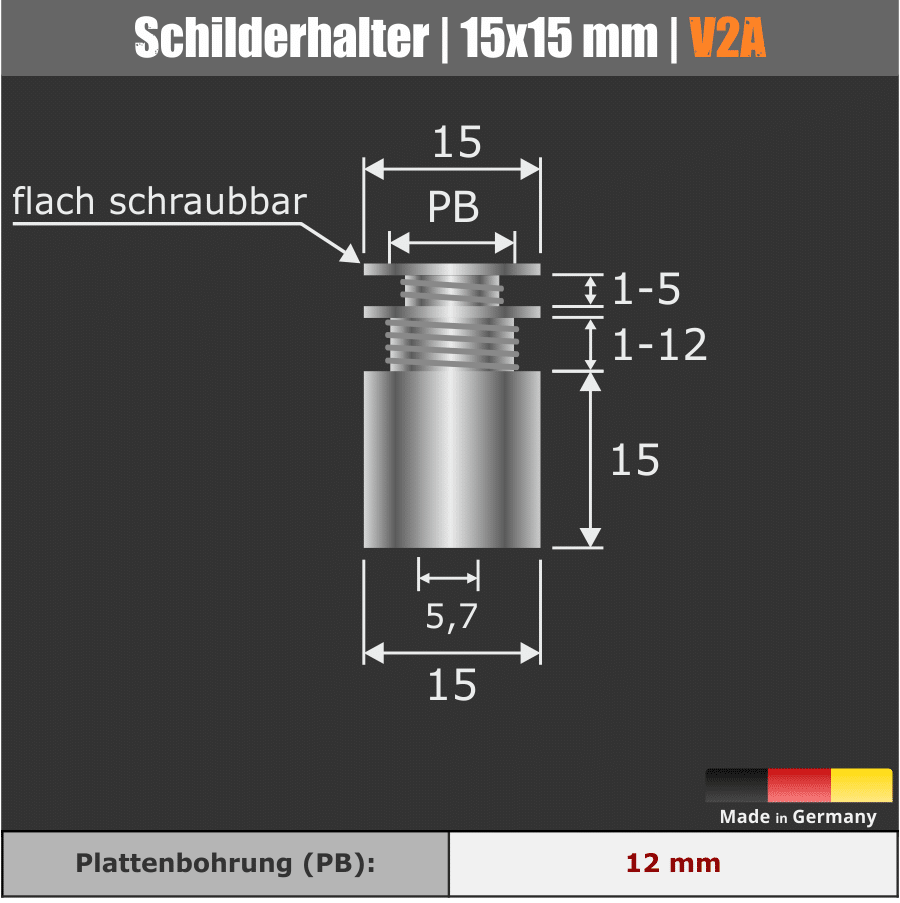

Angaben zum Artikel: Schilderhalter

Material: Edelstahl V2A
Durchmesser (Ø): 15 mm
Wandabstand (WA): 15 mm
Plattenstärke (PS): 1-12 o. 2 x 1-5 mm
Plattenbohrung (PB): 12 mm
Loch-Ø: 5,7 mm
Kopfform (KF): flach schraubbar
Sicherung: Linksgewinde
Schraubengewinde: max 5,6 mm
Schraubenkopf Ø: 6-8 mm
Tragkraft: 15 kg
Einsatz: außen | innen

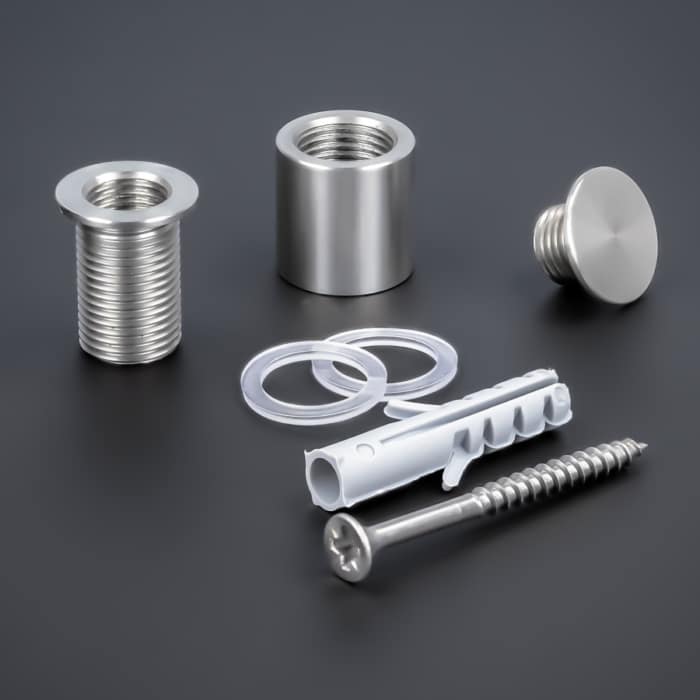

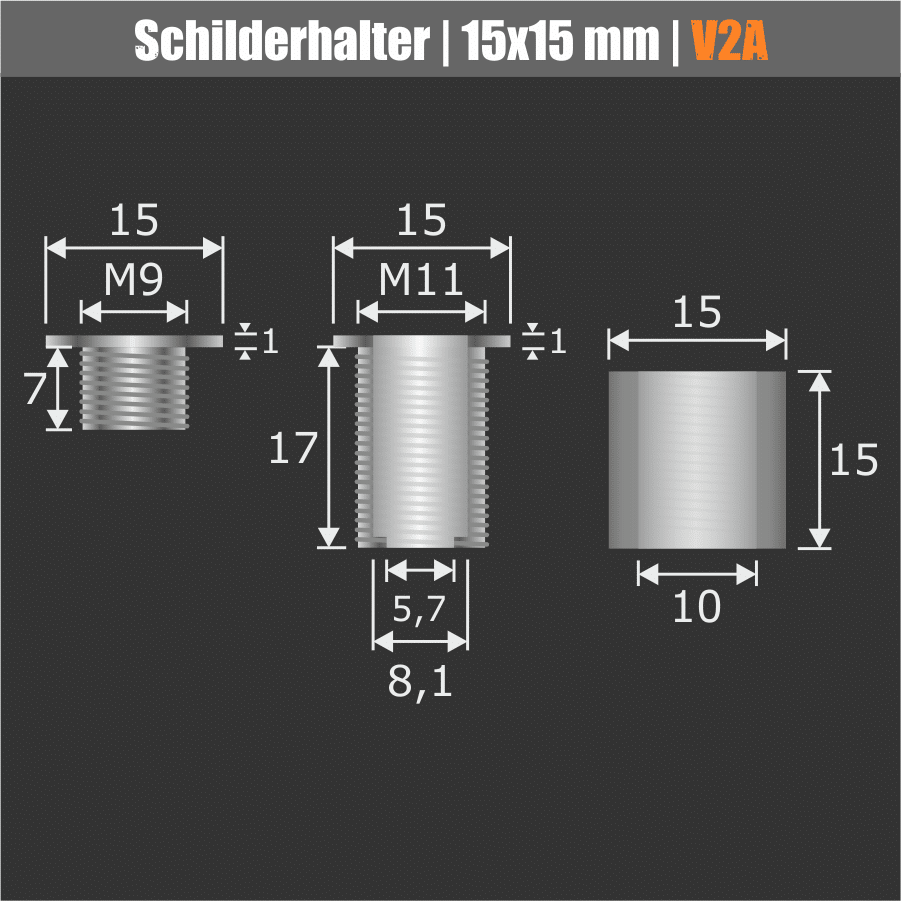

Angaben zum Artikel: Schilderhalter

Material: V2A – Edelstahl (Rostfrei)
Kopfteil
Durchmesser (Ø): 15 mm
Kopfstärke: 1 mm
Stiftlänge: 7 mm
Stift-Ø: M9
Innenteil
Durchmesser (Ø): 15 mm
Außengewinde: M11
Innengewinde-Ø: 8,1 mm
Stiftlänge: 17 mm
Loch-Ø: 5,7
Wandteil-Hülse
Durchmesser (Ø): 15 mm
Wandabstand: 15 mm
Loch-Ø: 10 mm

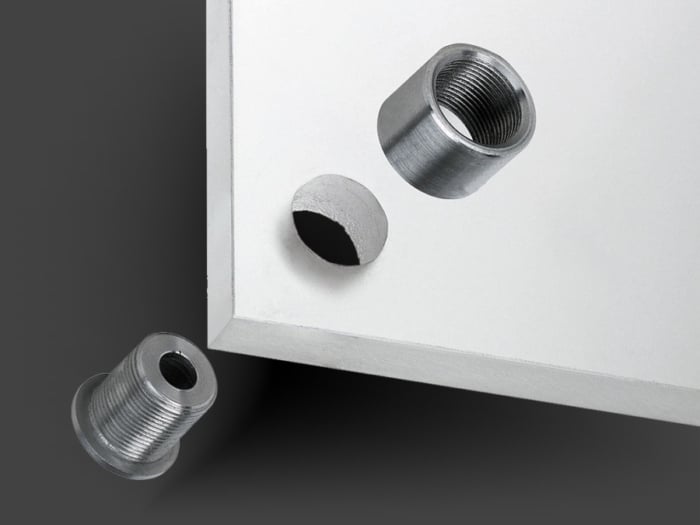

Montageschritt 1:

Mittelteil und Distanzstück am Schild montieren. Schild benötigt eine 12 er Bohrung.

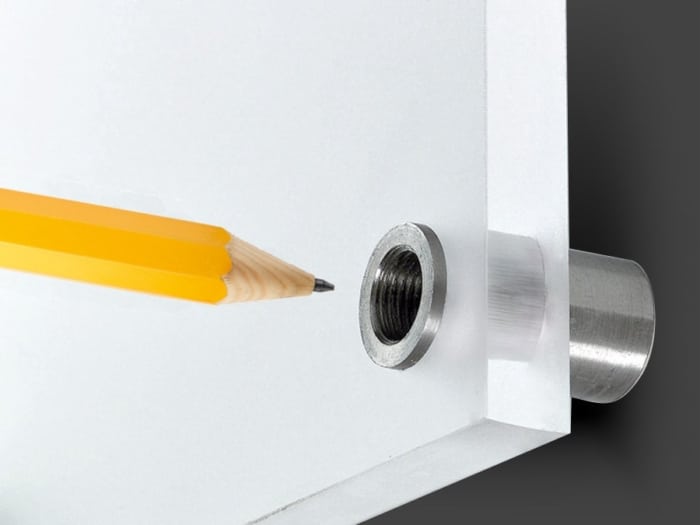

Montageschritt 2:

Positionieren Sie Ihr Schild auf der Wand und zeichnen die Bohrlöcher an.

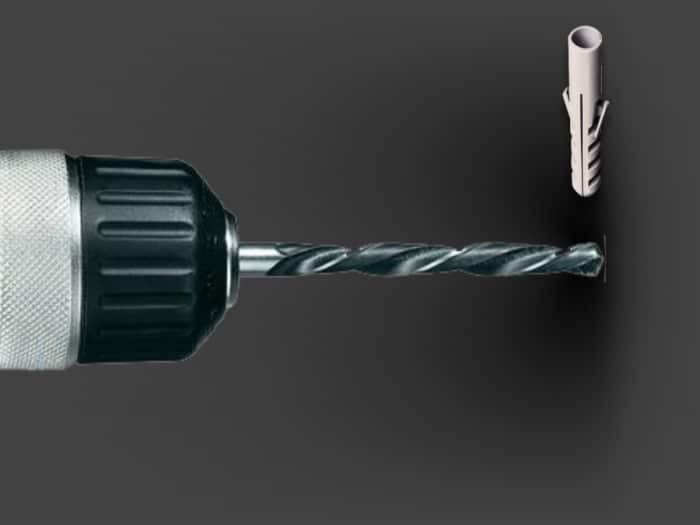

Montageschritt 3:

Bohren Sie mit einem 6 er Boher ein Loch in die angezeichnete Stelle und setzen den Dübel ein.

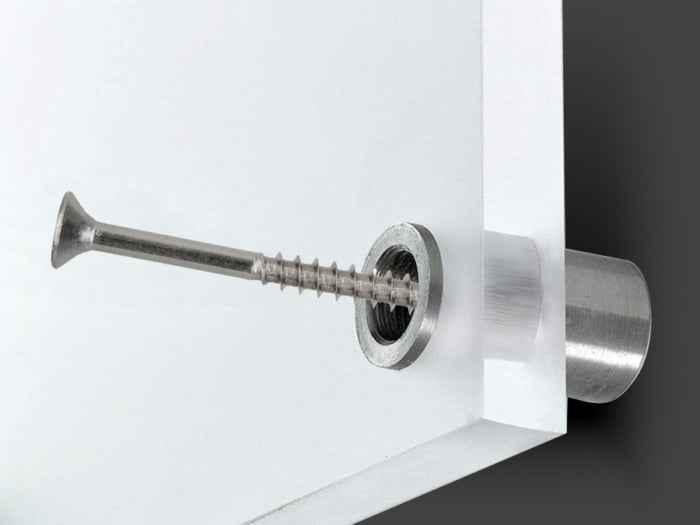

Montageschritt 4:

Befestigen Sie das Schild mit der mitgelieferten Schraube in den Dübel.

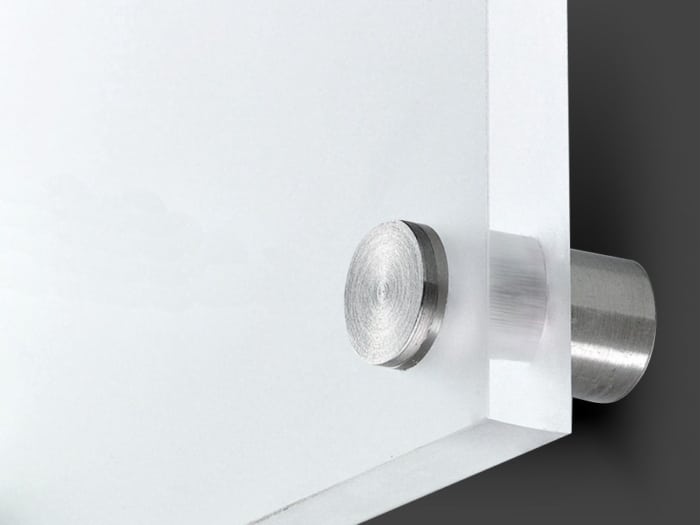

Montageschritt 5:

Drehen Sie die Kappe in das Gewinde vom Mittelteil.

Fertig ist die einfache Schildermontage!

Bohrmaschine mit 6 er Bohrer, Schraubendreher mit Kreuzbit, Stift zum Anzeichnen der Bohrlöcher
