Plattenverbinder 18mm
für Platten 1-10mm

Lieferumfang: Plattenverbinder Glasverbinder V2A

1 x Plattenverbinder Edelstahl

Ø 18 mm | L1: 60 mm | PS: 1-10 mm

2 x Madenschraube M5 x 16 mm (Platten mit Bohrung)

2 x Madenschraube M5 x 10 mm mit Gummispitze (Platten ohne Bohrung)

1 x 2,5 er Innensechskantschlüssel pro Lieferung

Wähle eine Option:

Auswahl zurücksetzen

9,50

Eigenschaften

  • Material: Edelstahl
  • Plattenstärke: 1-10mm
  • Tragkraft: 40kg
  • Durchmesser: 18mm
  • Anschluß: Flach
  • Einsatz: außen | innen

Auf Lager: Lieferzeit 2 – 4 Werktage

Versandkosten|Zahlungsmöglichkeiten

Artikel-Nummer: 1.100.671

Beschreibung

Plattenverbinder Schilder Glasverbinder Edelstahl Ø18 mm PS: 1-10 mm

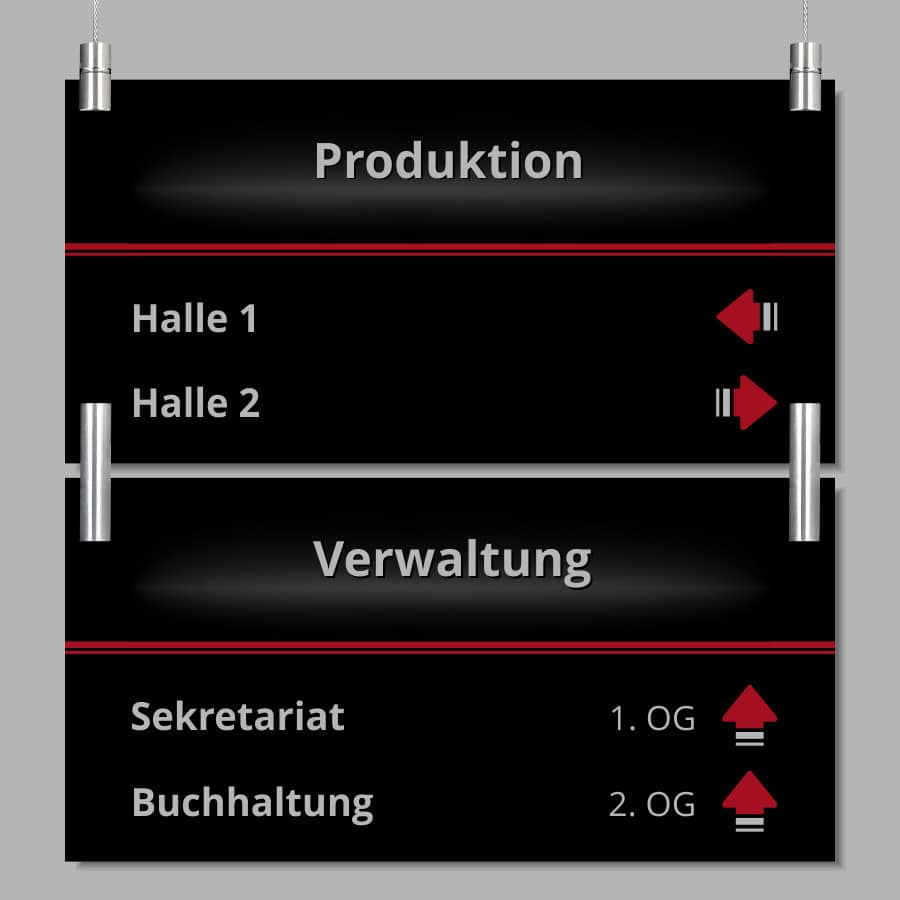

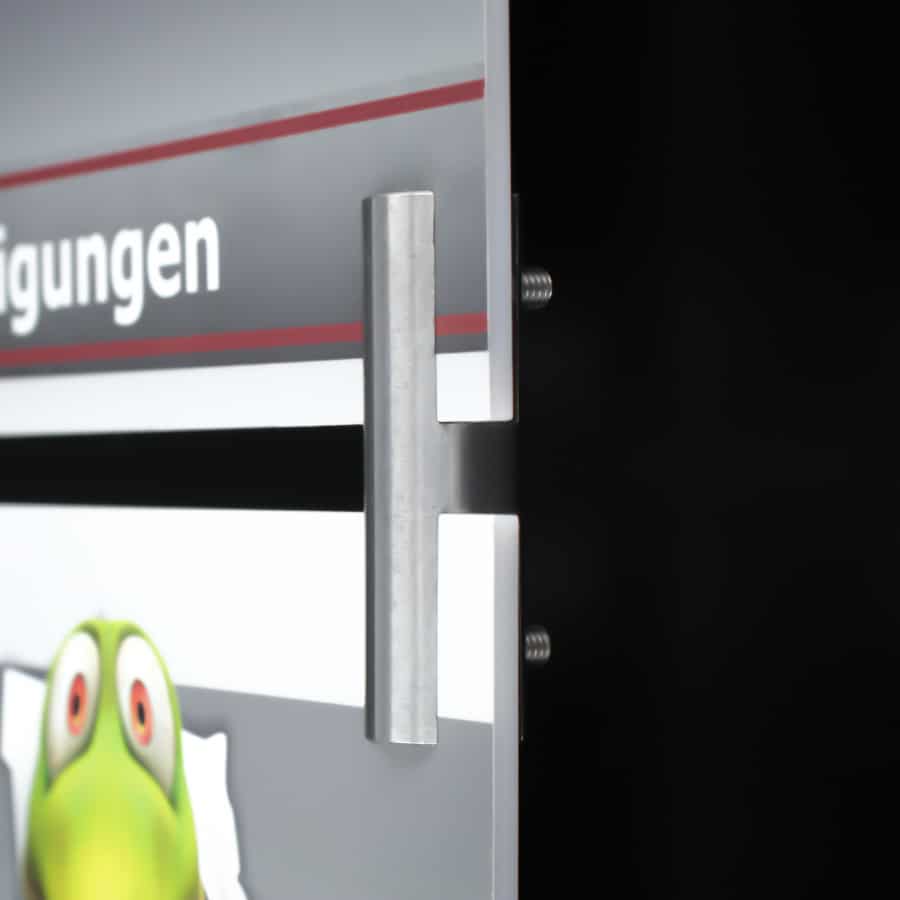

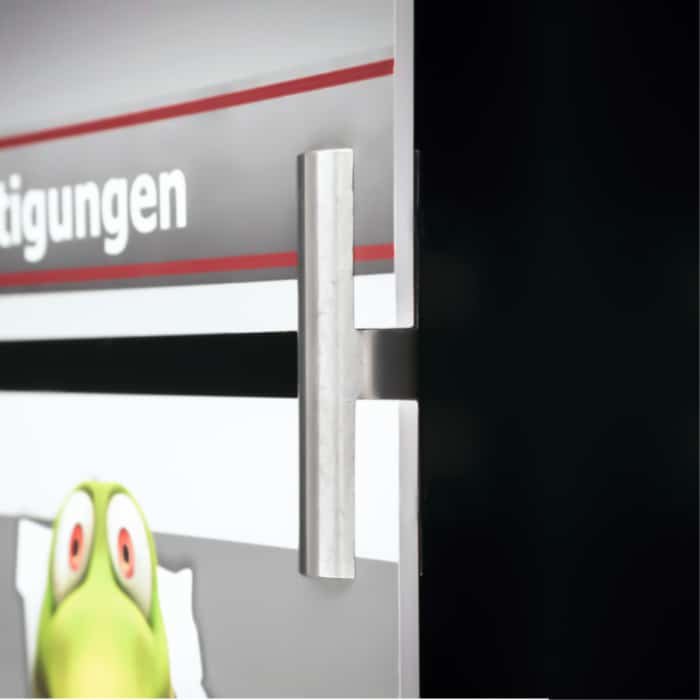

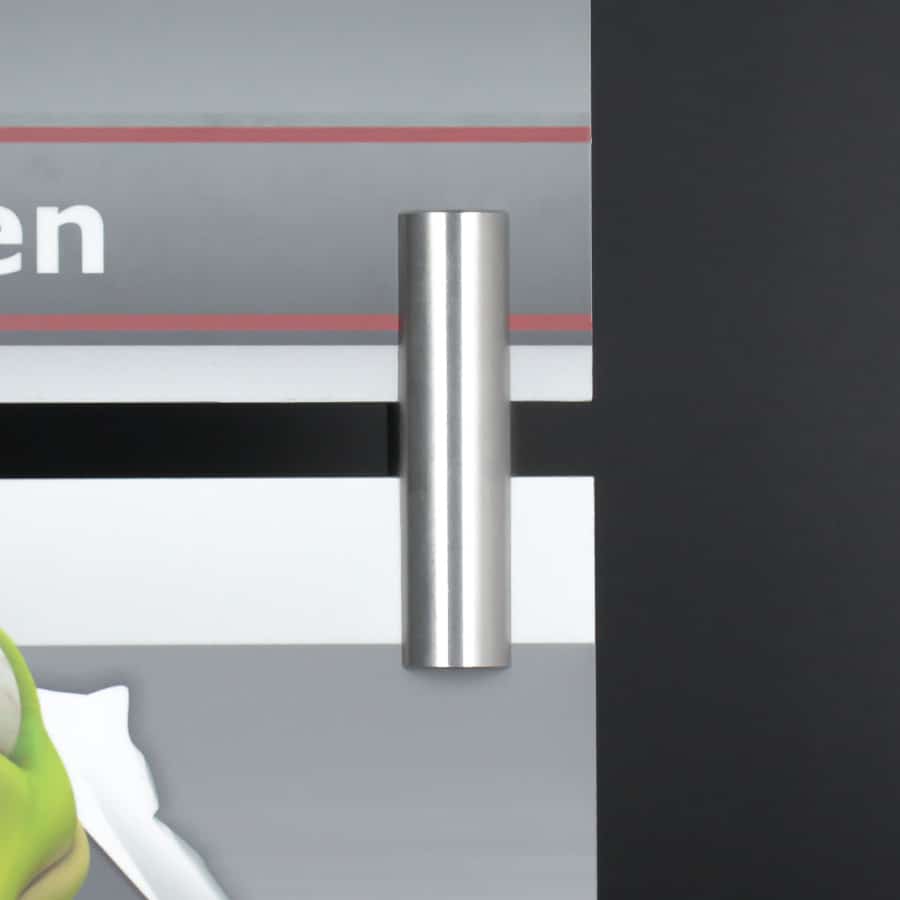

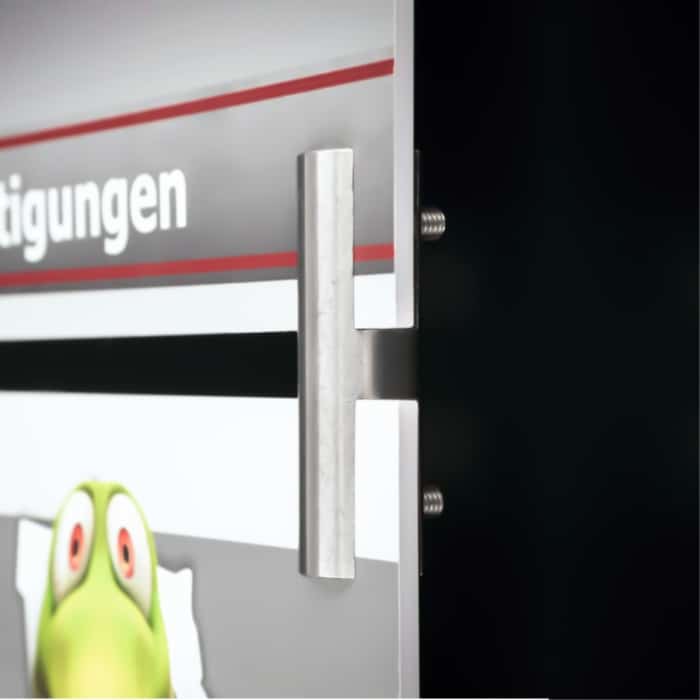

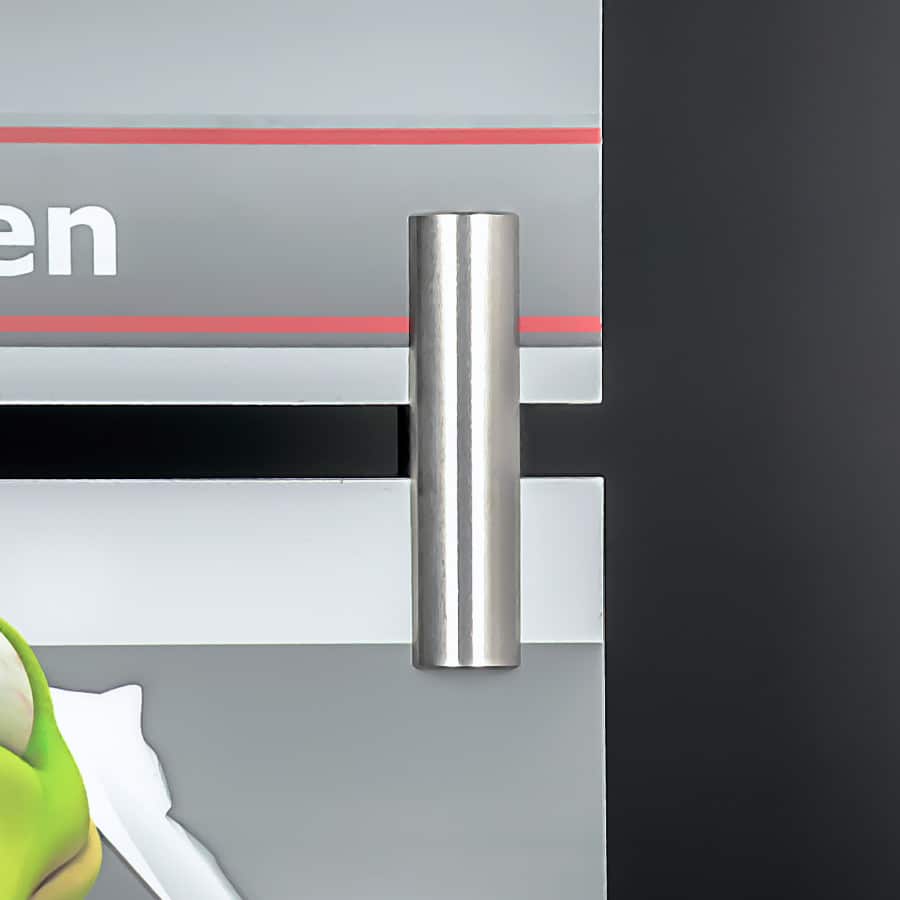

Dieser Plattenverbinder ist zum Verbinden von Platten oder Glasscheiben nebeneinander oder untereinander. In diesem Set werden zwei unterschiedliche Schrauben zur Plattensicherung mitgeliefert. Schraube 1 ist für Platten von 3-10 mm ohne Bohrung. Schraube 2 ist für Platten von 1-10 mm mit Loch. Der Lochdurchmesser darf 5-8 mm betragen. Die Lochmitte ist 15 mm vom Rand zu bohren. Der Plattenverbinder ist für eine Tragkraft von 40 kg ausgelegt.

Angaben zum Artikel: Plattenhalter

Material: Edelstahl V2A
Durchmesser (Ø): 18 mm
Länge 1 (L1): 60 mm
Länge 2 (L2): 30 mm
Länge 3 (L3): 25 mm
Länge 4 (L4): 15 mm
Plattenstärke (PS): 1-10 mm
Schraube 1: Madenschraube mit Gummispitze M5 x 10 mm für Platten ohne Bohrung von 3-10 mm
Schraube 2: Madenschraube mit Spitze M5 x 16 mm für Platten mit Loch Plattenstärke 1-10 mm
Plattenbohrung: 5-8 mm oder ohne
Lochmitte: 15 mm von Plattenrand
Tragkraft: 40 kg
Einsatz: außen | innen
Feuchtraumgeeignet

Montage

Bitte Ihre Platten zwischen die Einkerbungen legen und mit dem 2,5 Innensechskantschlüssel die Madenschrauben fixieren. Entweder mit Plattenbohrung von 5-8 mm (Lochmitte ist 15 mm vom Plattenrand) oder ohne Bohrung.

Werkzeugempfehlung

2,5 er Innensechskantschlüssel, eventuell 5-8 mm Bohrer für Plattenbohrung
