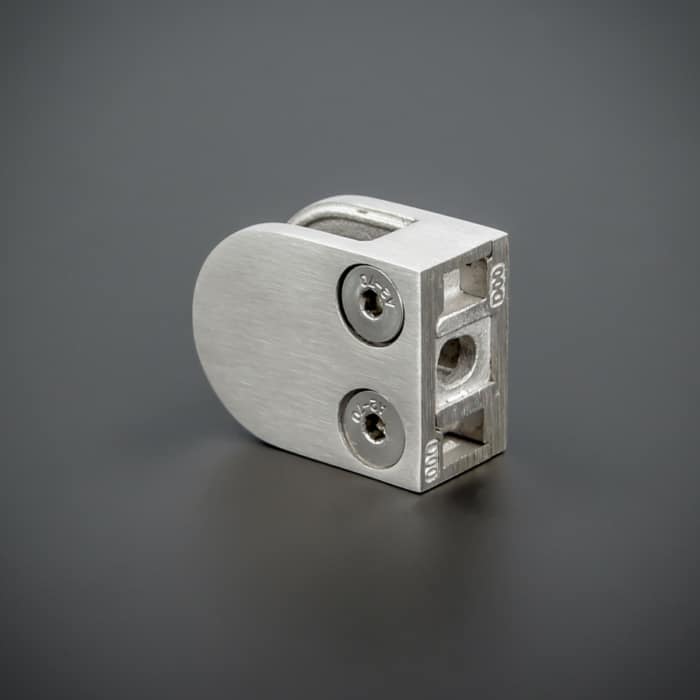

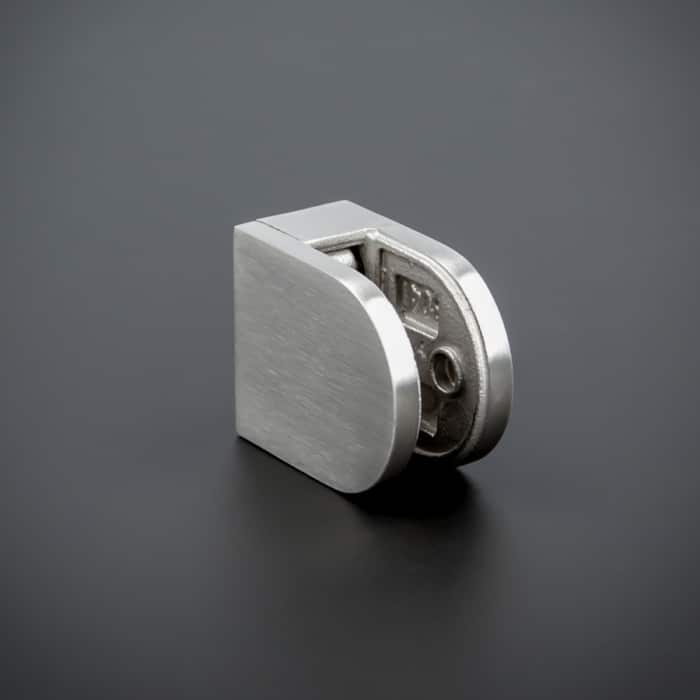

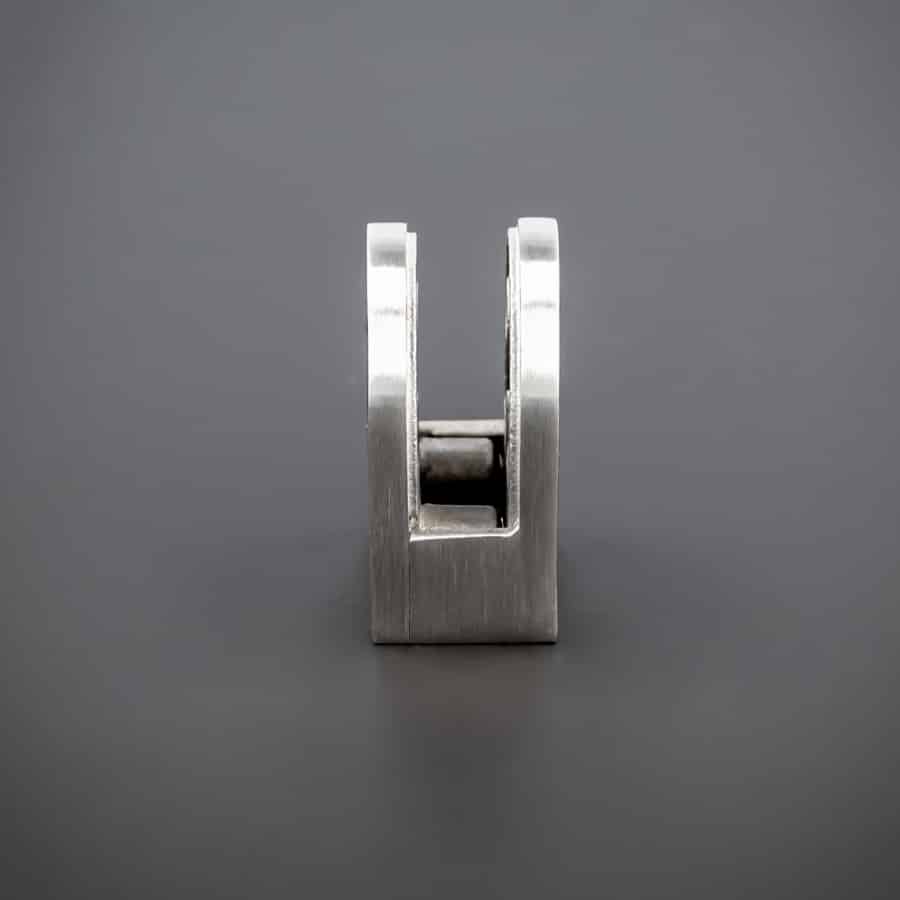

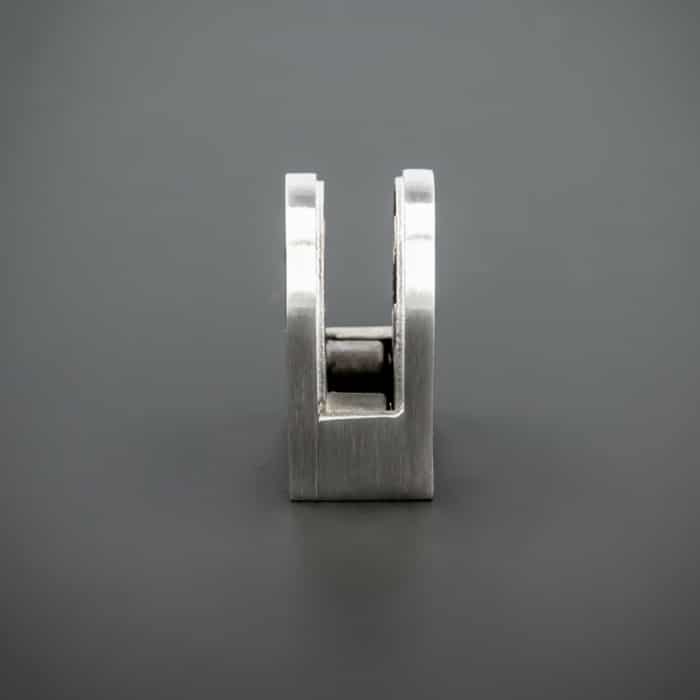

Plattenhalter halbrund für Platten 4-8mm

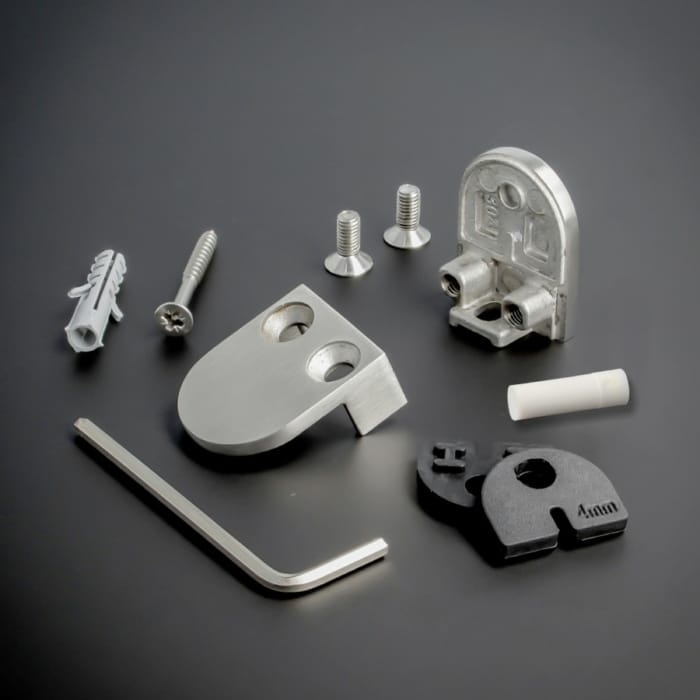

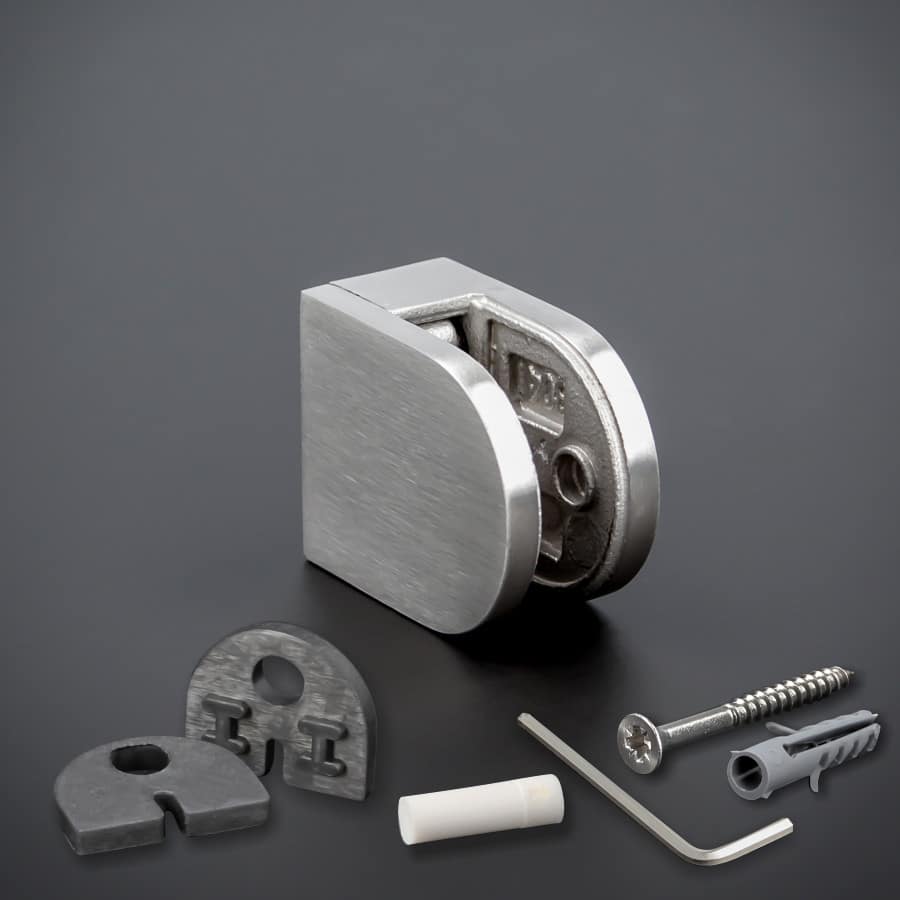

Diesen Glashalter aus Edelstahl nehmen Sie um Regale, Ablagen, Einschübe oder Wandregale zu befestigen. Oft wird er auch als Schilderbefestigung für Ausleger oder Fahnenschilder genommen. Es kann fast jedes Material verwendet werden welches sich zwischen zwei Gummis klemmen läßt. Wir nehmen hauptsächlich Glas | ESG | VSG | Dibond | Kömacel | Forex | Plexiglas | Holz oder Stein. Die Plattenstärke darf 4-8 mm betragen. Montieren Sie die Klemmbefestigung an einem Vierkantrohr oder direkt an der Wand oder Decke. Es liegen jedem Artikel Gummis wahlweise für 4 | 6 | oder 8 mm Plattenstärke bei. Eine Schraube und Dübel für die Wandmontage sind im Lieferumfang enthalten. Der Sicherungsstift aus Kunststoff kann als Scheibensicherung verwendet werden. Hier ist zu beachten das nur Scheiben mit Lochbohrung 6-8 mm montiert werden können. Sollten Ihre Platten keine Bohrung haben können Sie Ihn auch weglassen.

Angaben zum Artikel: Glashalter

Material: Edelstahl V2A
Anschluss: flach
Oberfläche: Korn 320 matt
Form: Halbrund

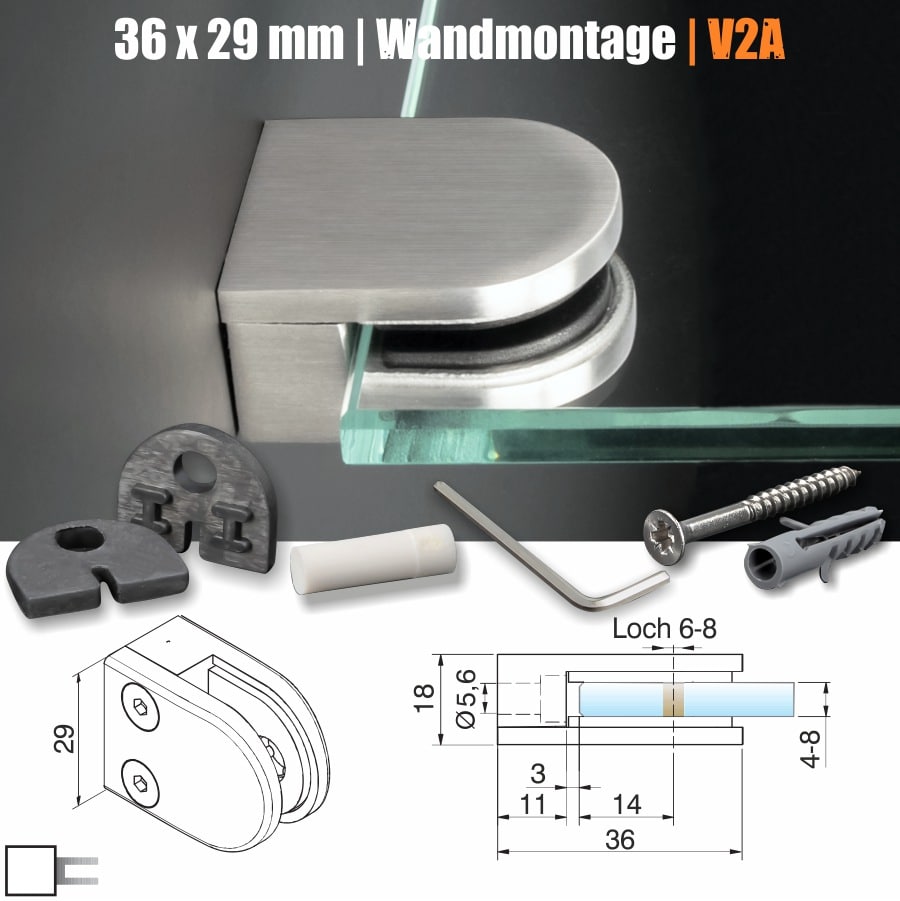

Länge (L): 36 mm
Höhe (H): 29 mm
Langlochbohrung (Ø): 5,6 x 7,3 mm

Angaben zum Artikel: Glashalter

Breite (B): 17 mm
Wandabstand (WA): 11 mm
Scheibenabstand (SA): 14 mm
Plattenbohrung (PB): 14 mm
Stift: 17 mm
Plattenstärke (PS): 4-8 mm
Loch-Ø: 6-8 mm
Einsetzbar: Glas | ESG | VSG | Plexiglas | Metall |
Dibond | Holz | Kunststoff uvm.
Einsatz: außen | innen

Zuerst montieren Sie das Unterteil mit der mitgelieferten Schraube und dem Dübel an einer Wand oder Decke. Gerne können Sie auch eigene Schrauben verwenden. Diese müssen ein Kopf-Ø von 7,5 – 9 mm und ein Gewinde-Ø von 3 – 5 mm haben. Nach der Montage des Unterteils werden die Gummis eingelegt.

Bei Verwendung des Sicherungsstiftes müssen Sie in das zu montierende Material ein 6-8 mm Loch bohren. Dieses ist 14 mm vom Plattenrand bis Lochmitte zu setzen.

Wählen Sie bitte das Gummi Ihrer Plattenstärke oben bei der Bestellung aus. Zur Auswahl stehen 4 | 6 | 8 mm

Nun können Sie die Platte einlegen und mit dem Kopfstück einklemmen. Die Glashalter werden mit einem 3 er Innensechskantschlüssel zusammengeschraubt.

3 er Innensechskantschlüssel, Kreuzschraubendreher. Akkuschrauber o. Bohrmaschine mit 6er Steinbohrer.

Eventuell 6-8 mm Bohrer für den Sicherungsstift.
