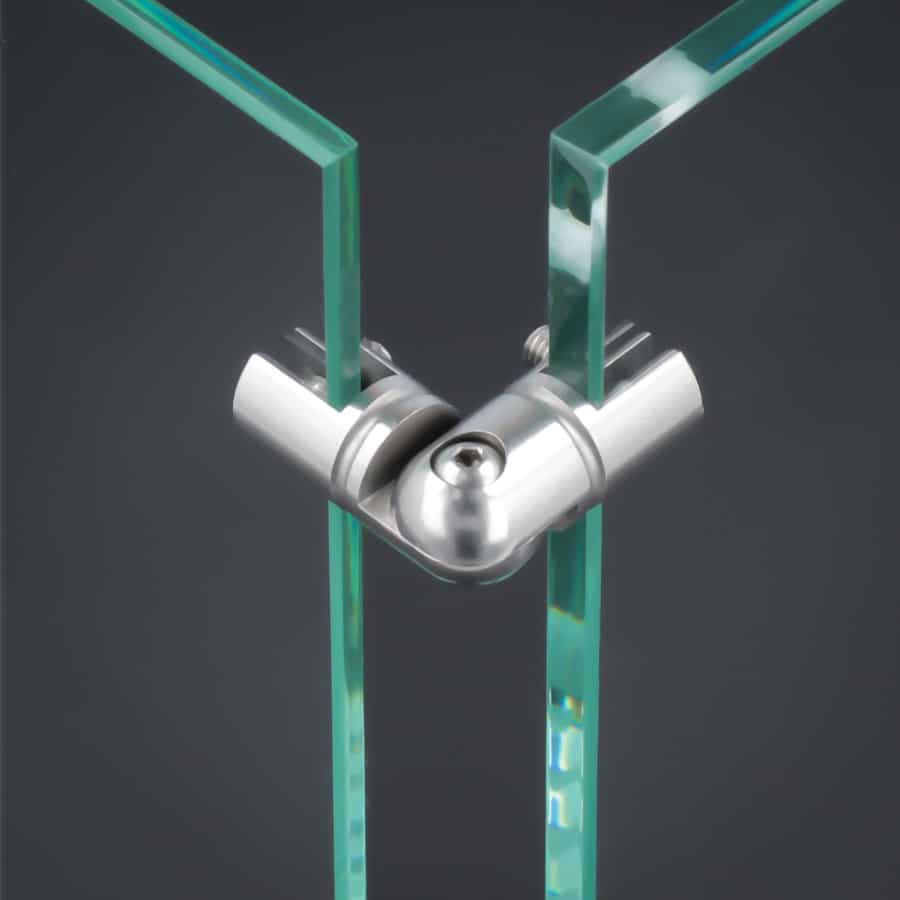

Eckverbinder
für Platten 2-6mm

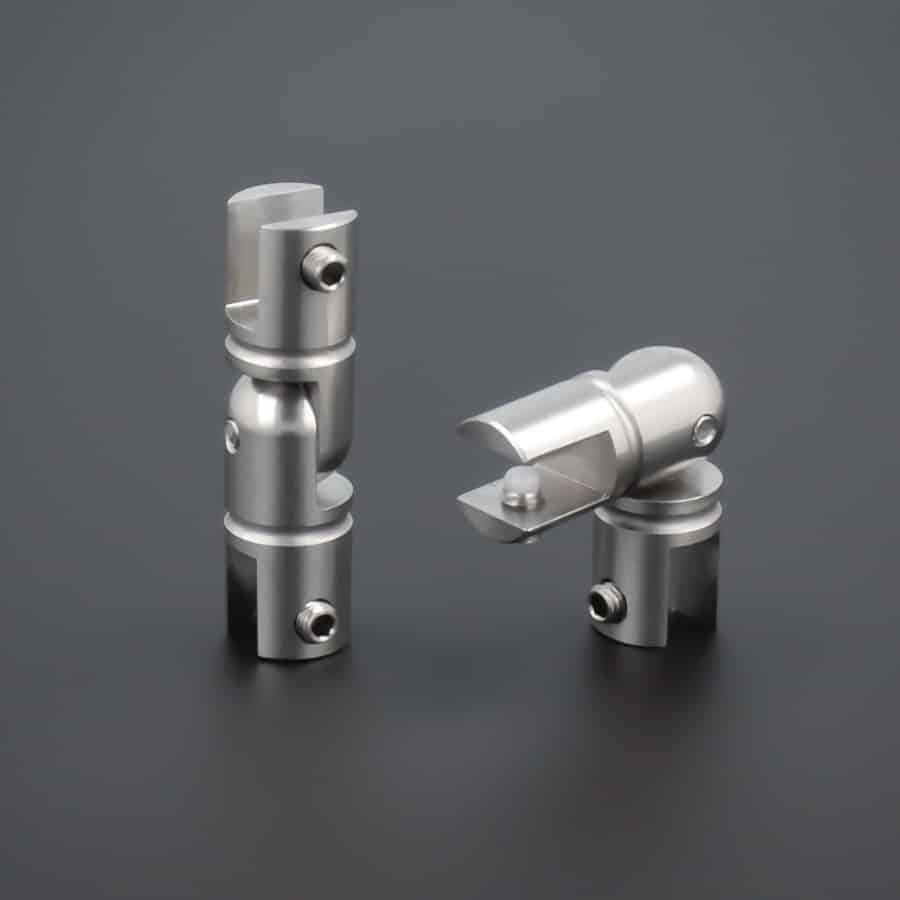

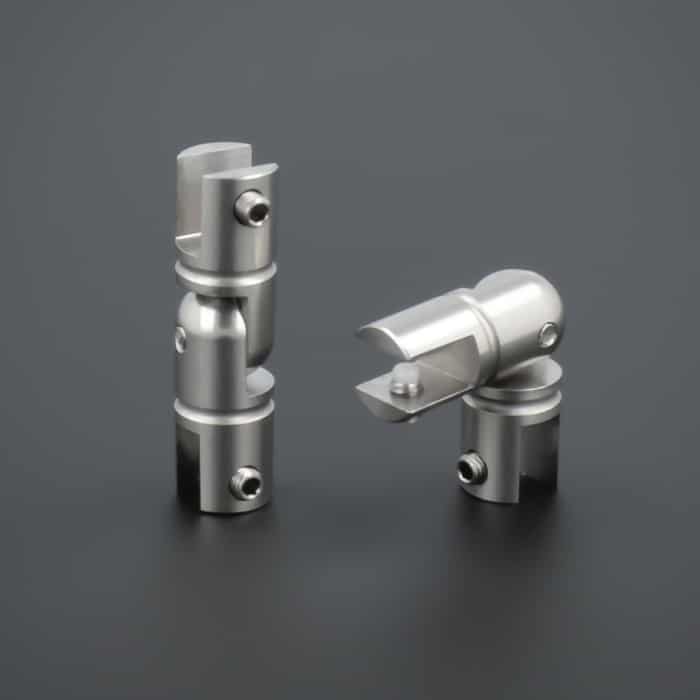

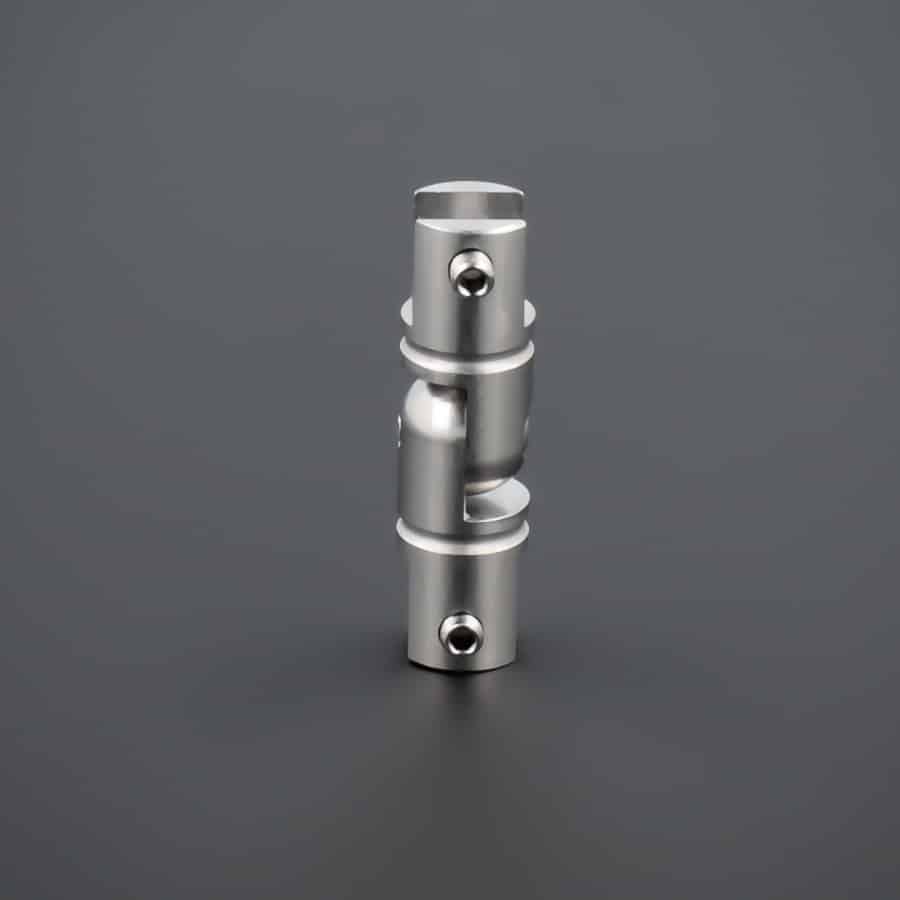

Um einen Spuckschutz über Eck aufzubauen ist dieser Edelstahl Eckverbinder die richtige Wahl. Er zeichnet sich durch sein Gelenk in der Mitte aus. Dieses ist von 90 – 180 Grad einstellbar. Die Madenschrauben, zum Klemmen der Platten, sind mit einem Kunststoffaufsatz versehen. Hiermit lassen sich Glasscheiben, Plexiglas, Acryl, Dibond und fast alle Kunststoffe verbinden. Die Plattenstärke darf 2-6 mm betragen. Viel Verwendung findet dieser Acrylglas Verbinder im Messebau, Werbetechnik und zur Montage von Spuckschutzscheiben. Ist auch geeignet um Schutzscheiben für Feuertische-Feuerstellen aufzustellen. Bei der Berechnung der Plattenlänge bitte jeweils 11 mm an der zu verbindenen Seite abziehen.

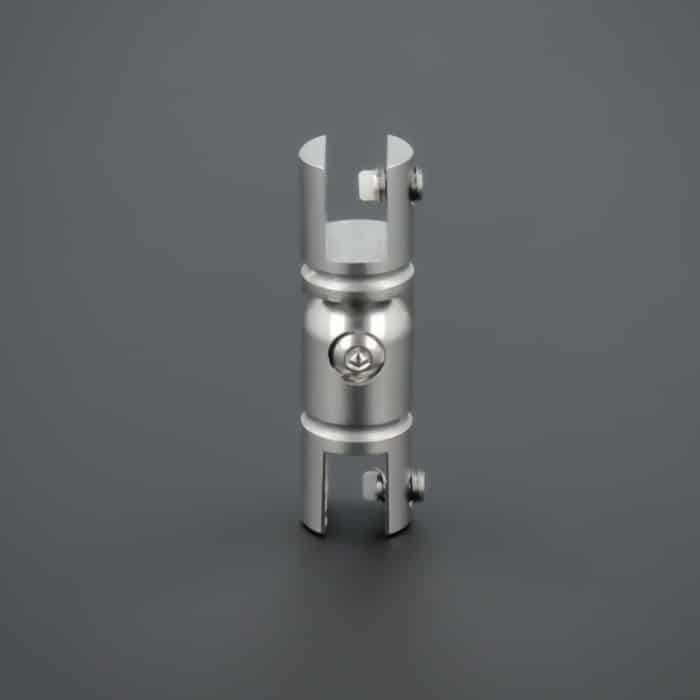

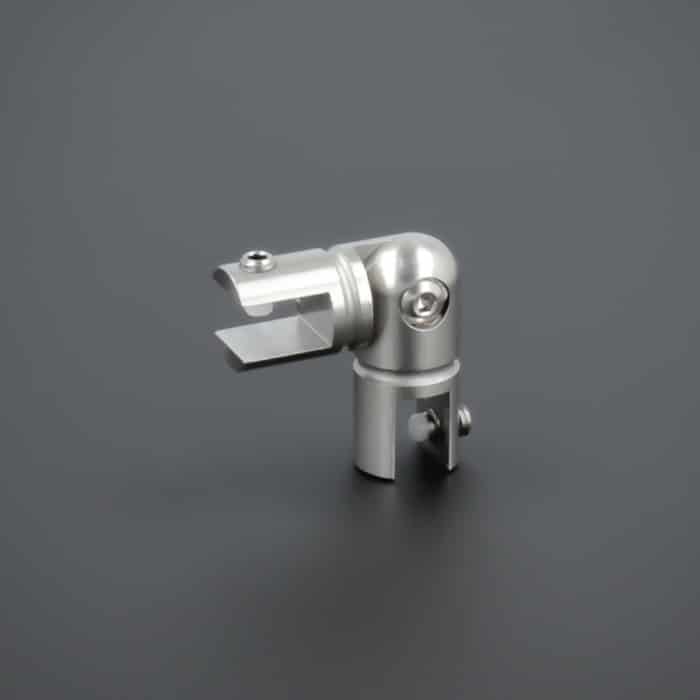

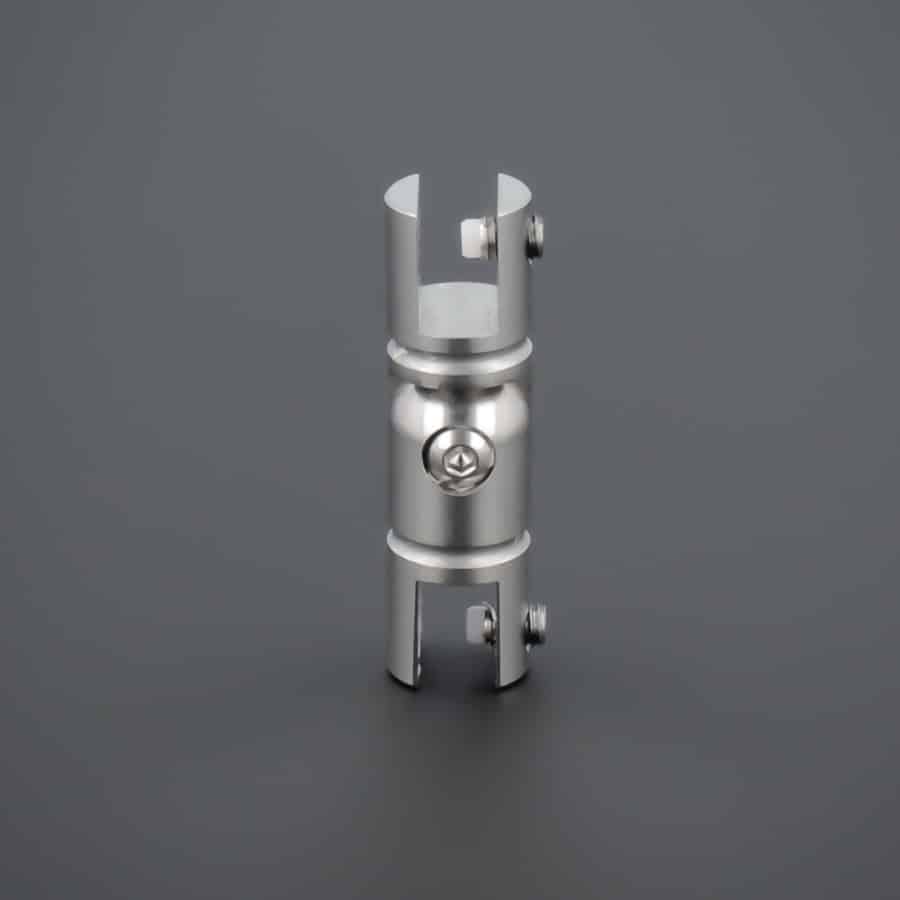

Angaben zum Artikel: Eckverbinder Scharnier

Material: Edelstahl V2A
Durchmesser (Ø): 11 mm
Länge 1: 43 mm
Länge 2: 27 mm
Länge 3: 10 mm
Länge 4: 4 mm
Plattenstärke (PS): 2-6 mm
Tragkraft: 25 kg
Einsatz: außen | innen
Feuchtraumgeeignet

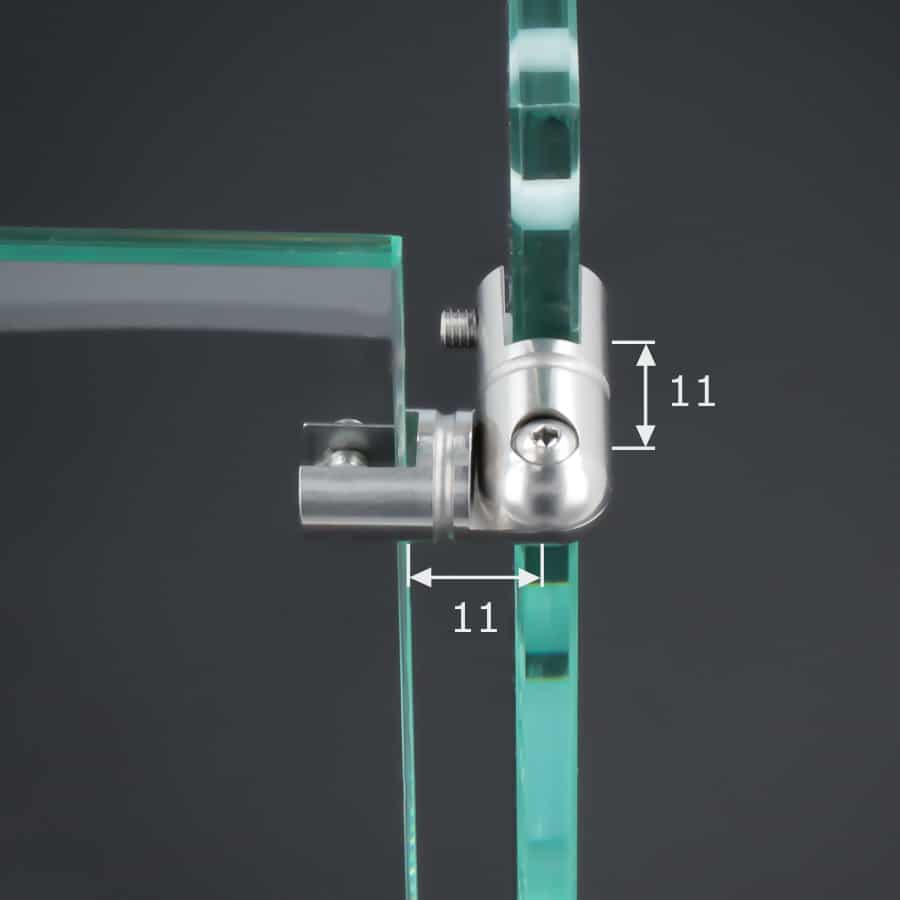

Angaben zum Artikel: Plattenlänge berechnen

Bei der Berechnung der Plattenmaße ziehen Sie bitte jeweils 11 mm von Ihren Platten ab.

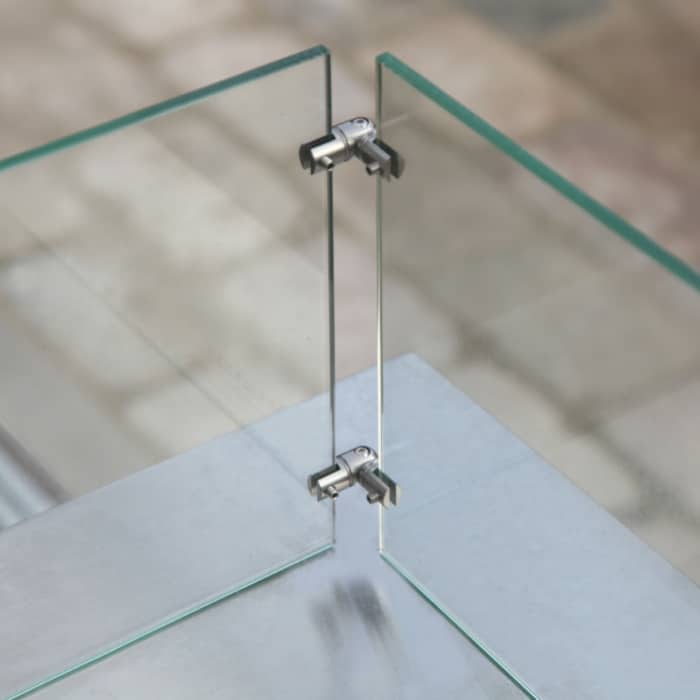

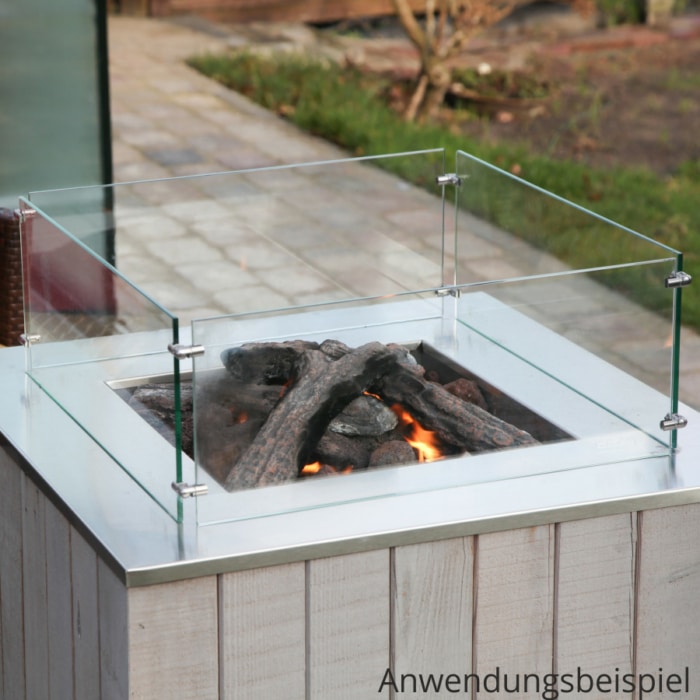

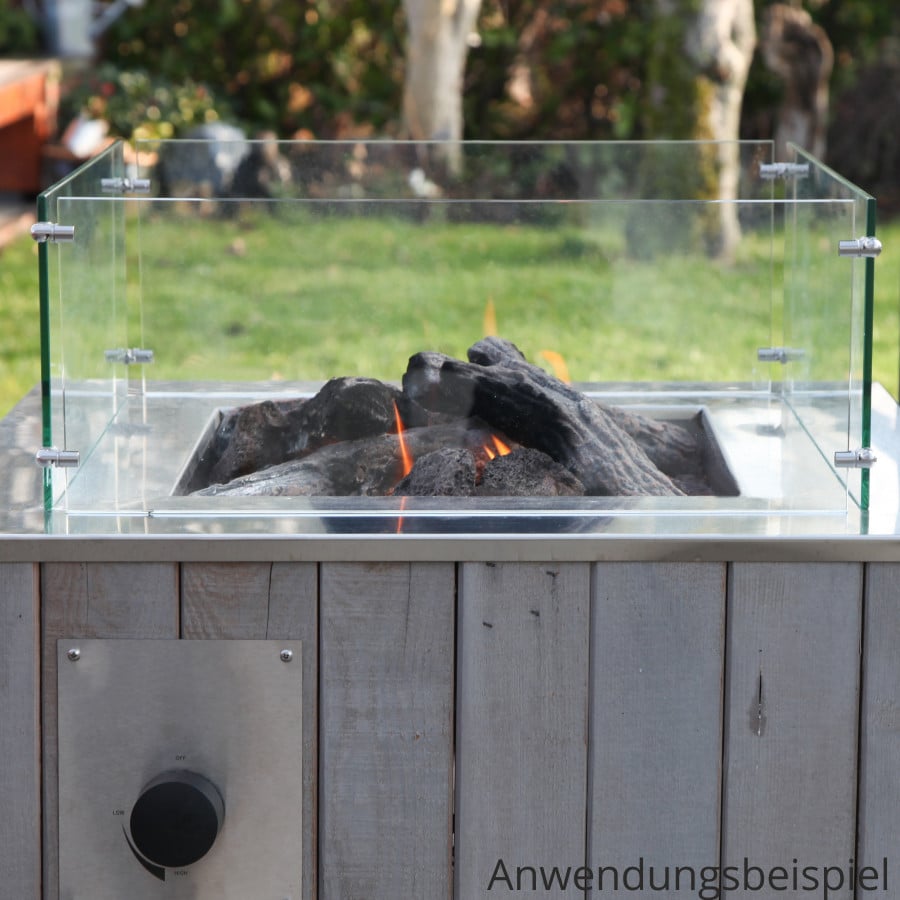

Anwendungsbeispiel: Glashalter Eckverbinder

Bauen Sie sich einfach eine Schutzscheibe für Ihre Feuerstelle. Sie benötigen nur den mitgelieferten 2 er Innensechskantschlüssel und 4 Scheiben mit einer Dicke von 2-6 mm.

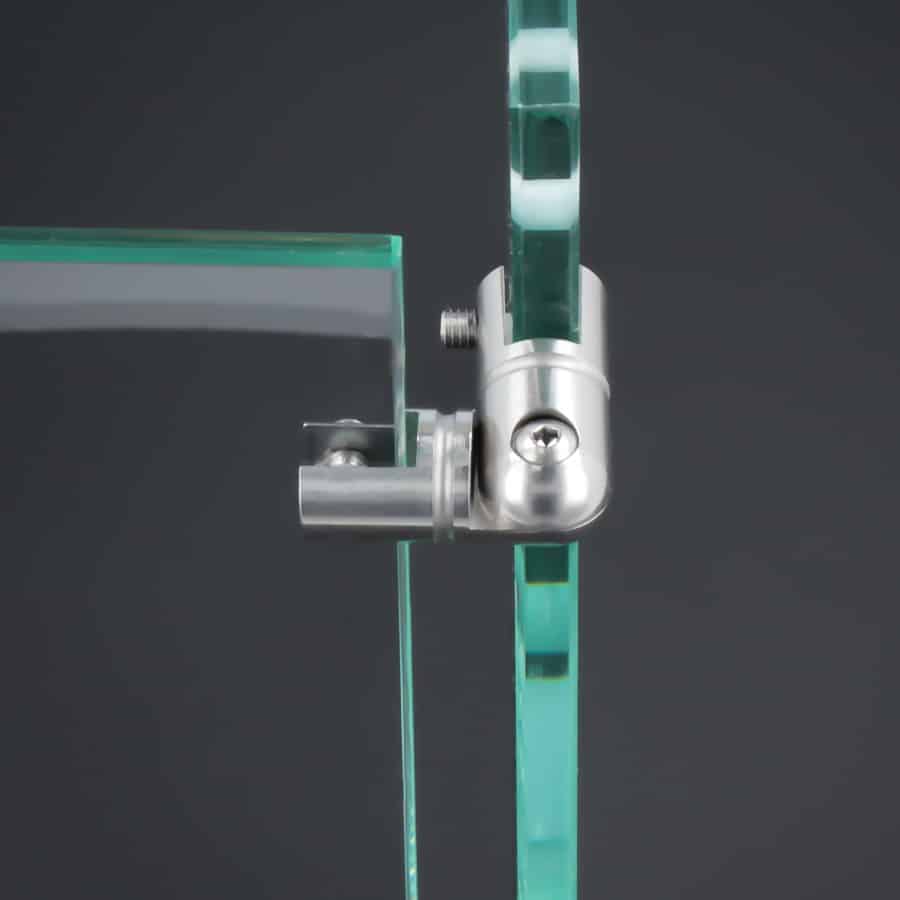

Nehmen Sie zwei Platten und führen Sie diese in die seitlichen Öffnungen ein. Mit einem 2 er Innensechskantschlüssel fixieren Sie die Madenschrauben an den Platten. Das Gelenk in der Mitte kann nach dem Ausrichten der Scheiben mit dem 2 er Innensechskantschlüssel festgezogen werden.

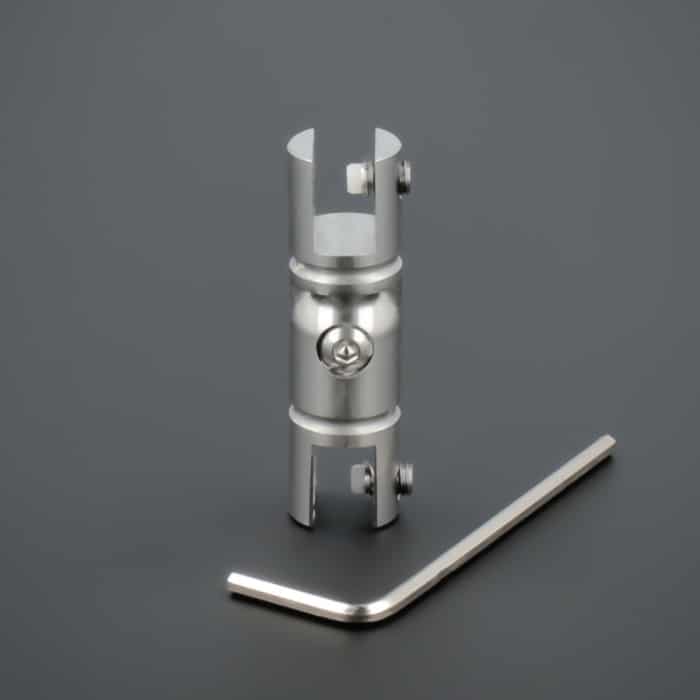

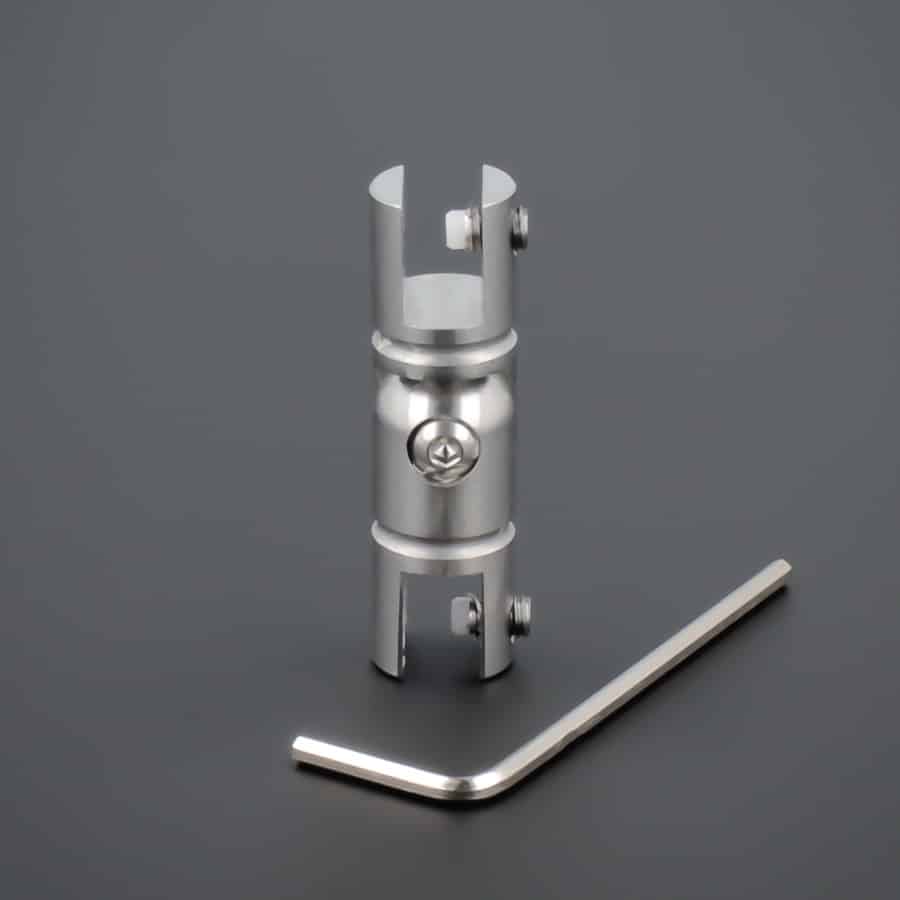

Zur Montage wird nur der mitgelieferte 2 er Innensechskantschlüssel benötigt.
