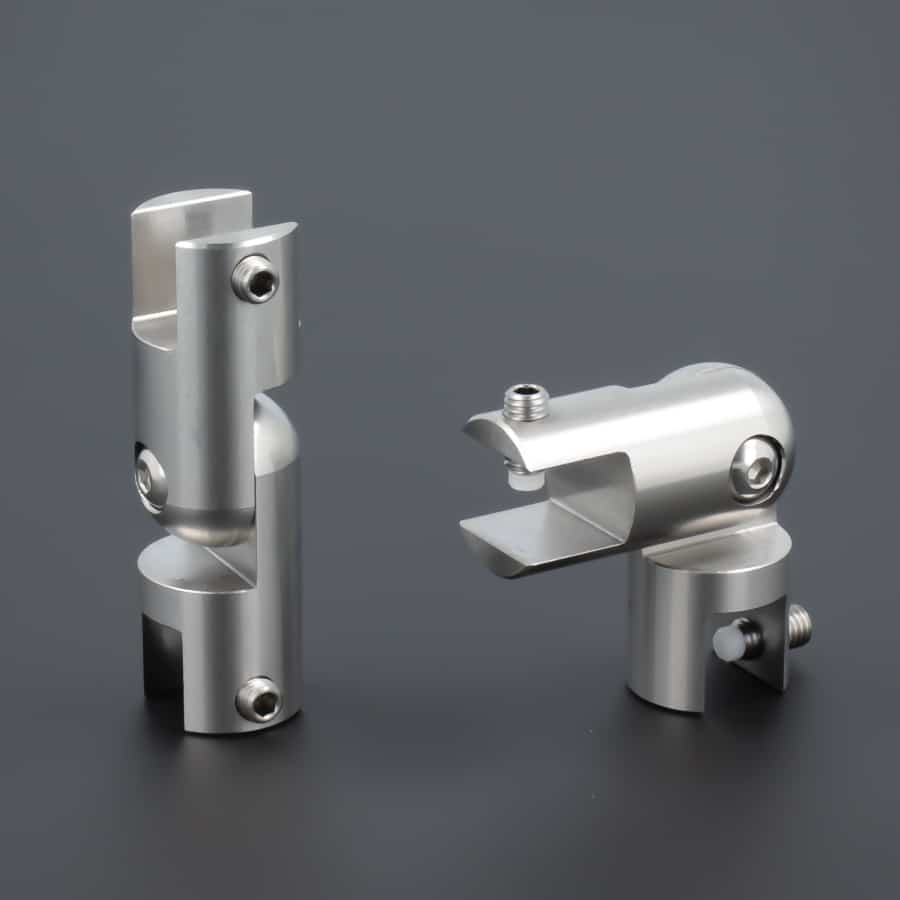

Eckverbinder
für Platten 2-10mm

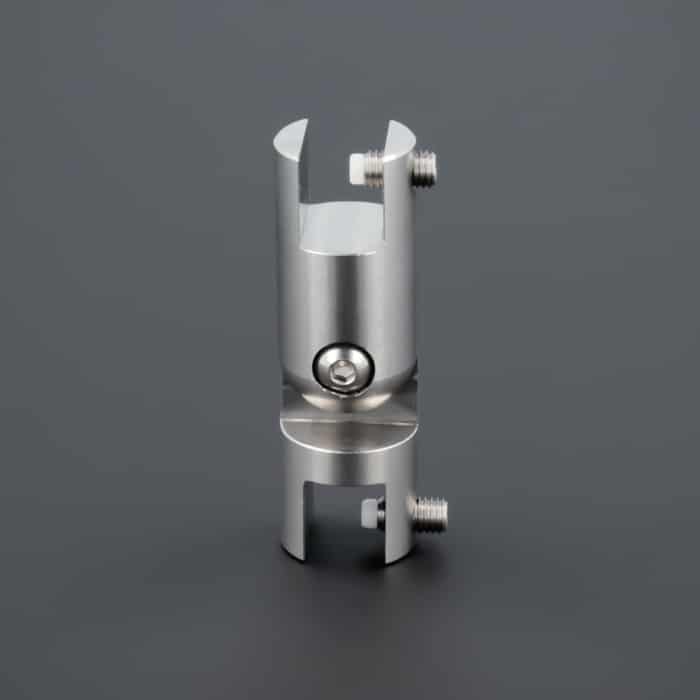

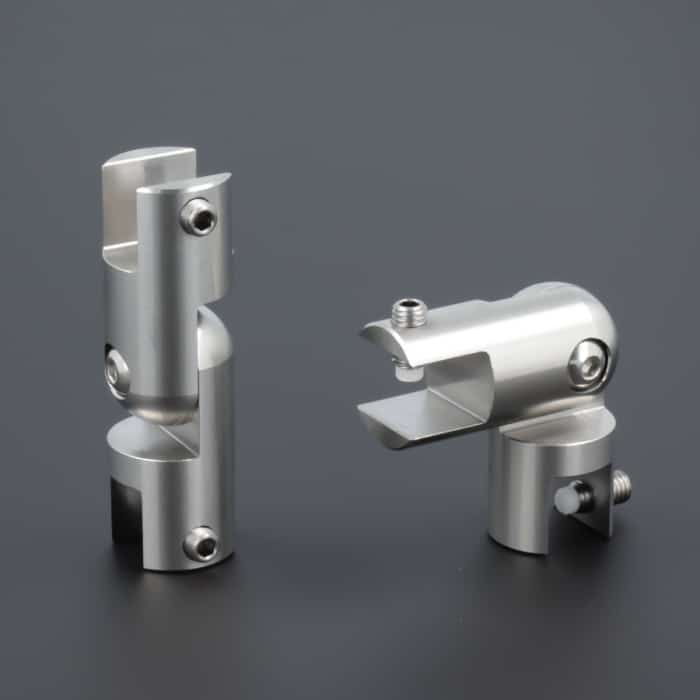

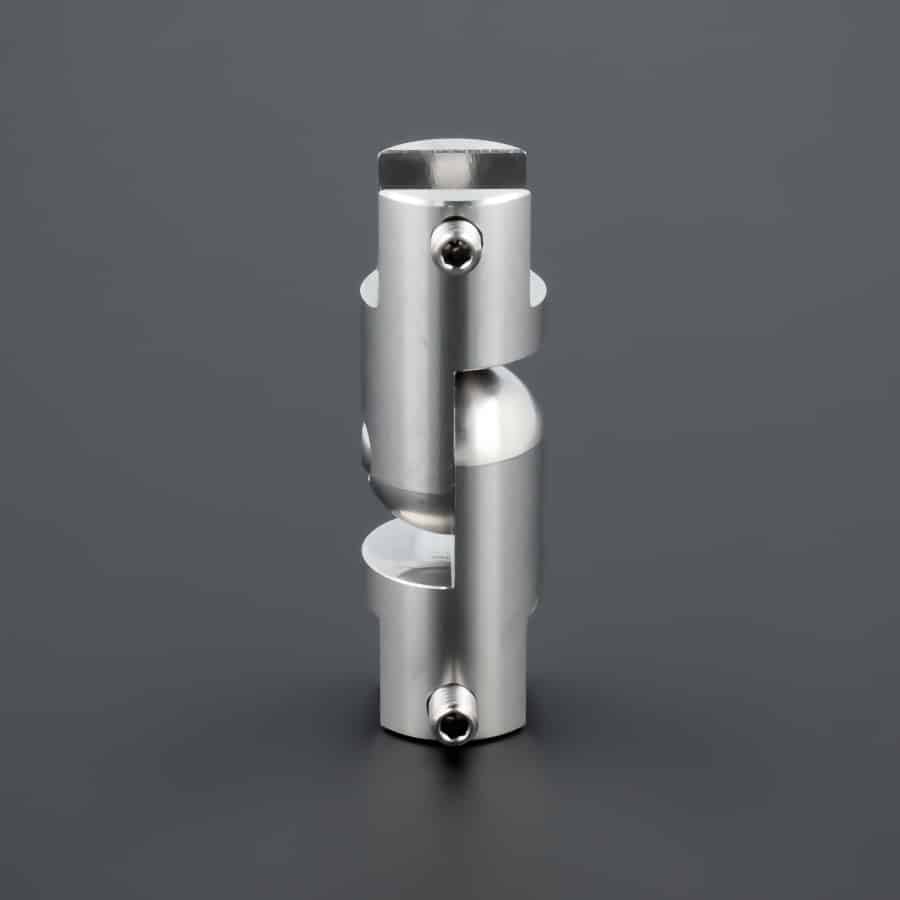

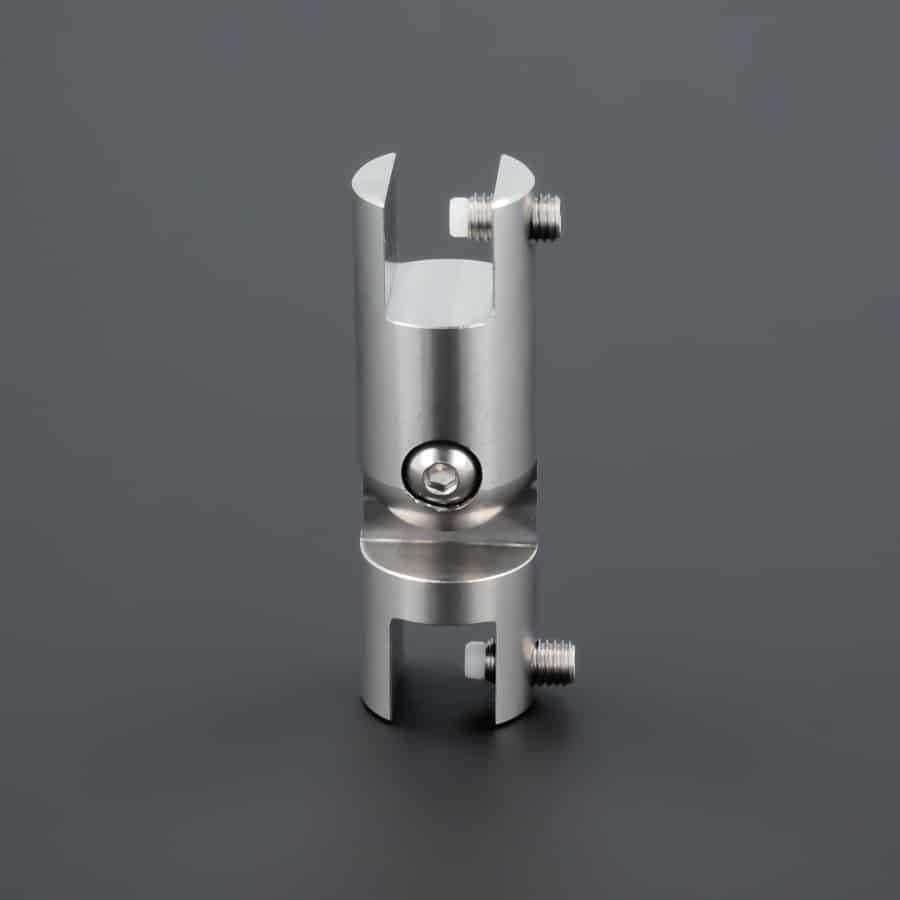

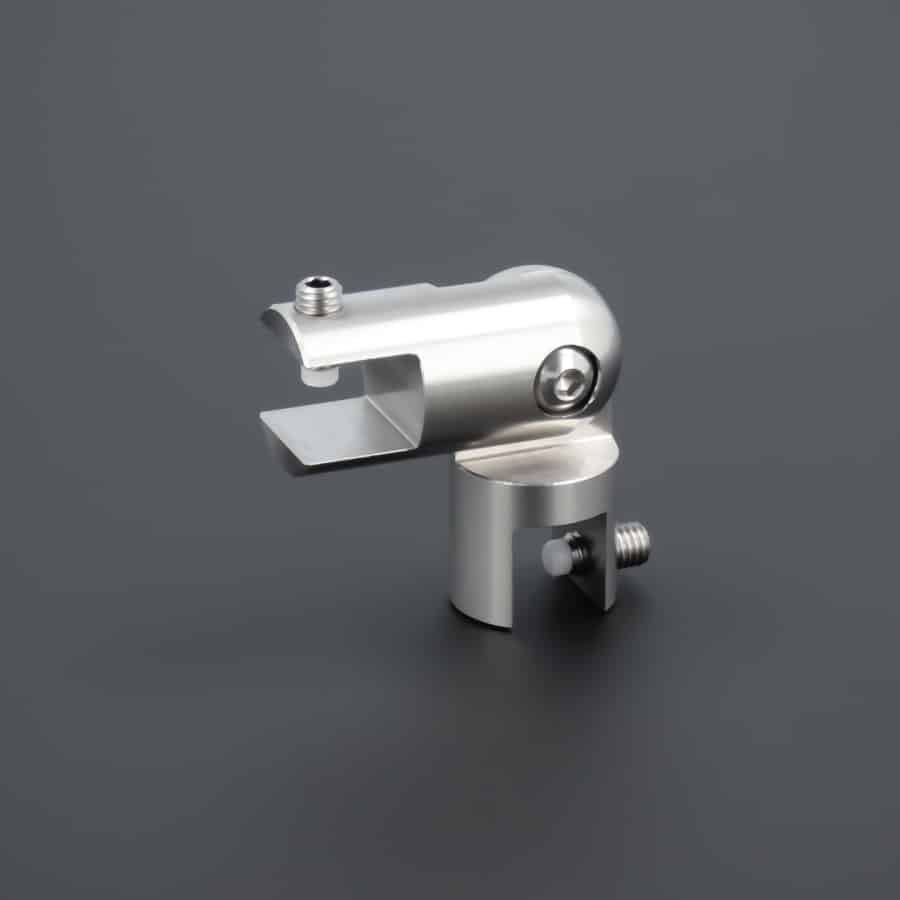

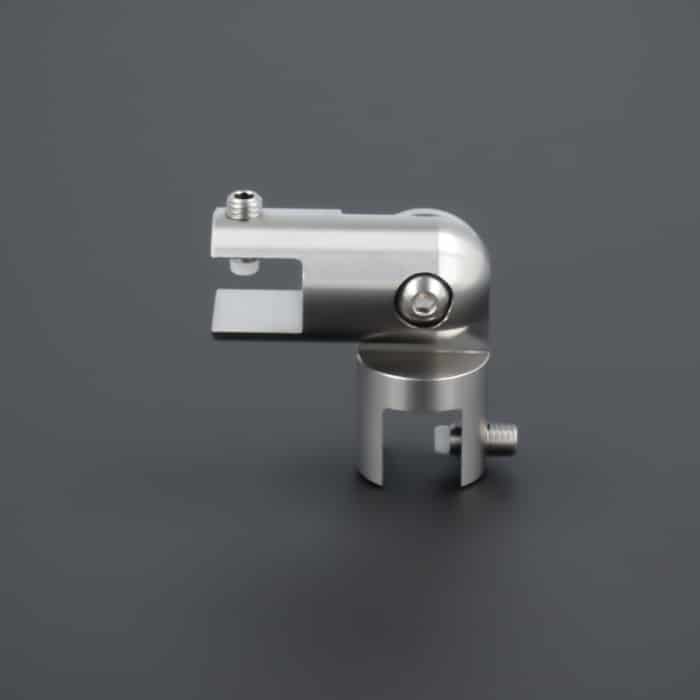

Um einen Spuckschutz über Eck aufzubauen ist dieser Edelstahl Eckverbinder die richtige Wahl. Er zeichnet sich durch sein Gelenk in der Mitte aus. Dieses ist von 90 – 180 Grad einstellbar. Die Madenschrauben, zum Klemmen der Platten, sind mit einem Kunststoffaufsatz versehen. Hiermit lassen sich Glasscheiben, Plexiglas, Acryl, Dibond und fast alle Kunststoffe verbinden. Die Plattenstärke darf 2-10 mm betragen. Viel Verwendung findet dieser Acrylglas Verbinder im Messebau, Werbetechnik und zur Montage einer Spuckschutz-Wand. Ist auch geeignet um Schutzscheiben für Feuertische-Feuerstellen aufzustellen. Bei der Berechnung der Plattenlänge bitte jeweils 16 mm an der zu verbindenen Seite abziehen.

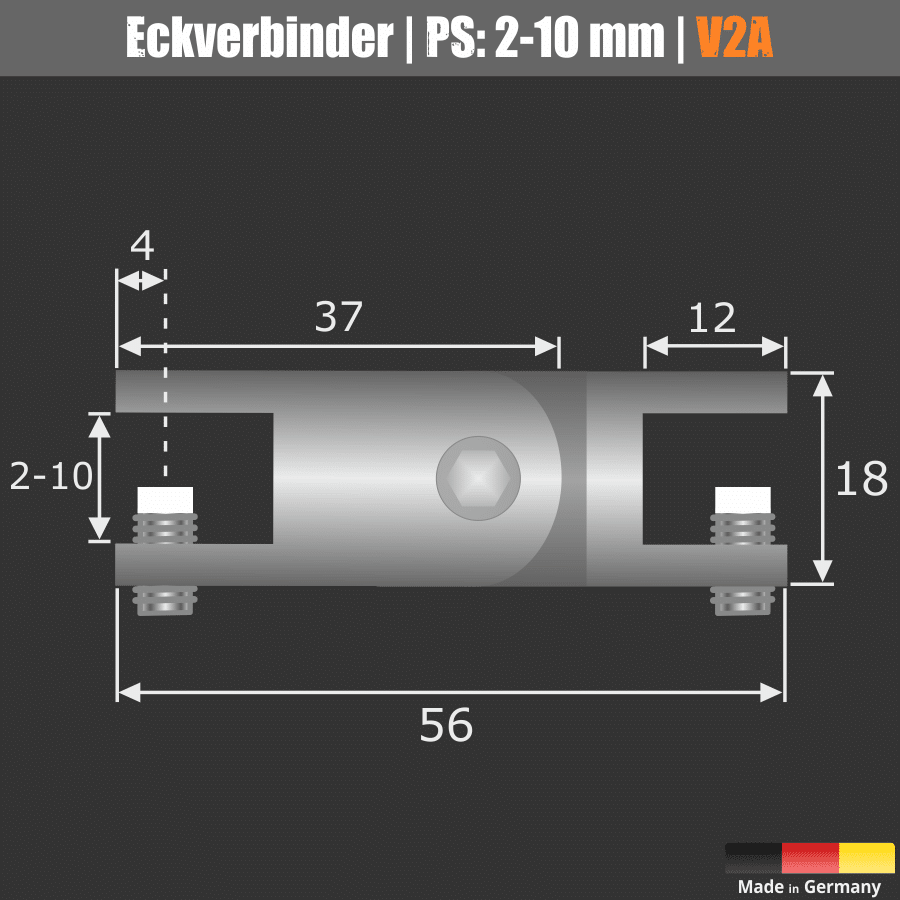

Angaben zum Artikel: Eckverbinder Scharnier

Material: Edelstahl V2A
Durchmesser (Ø): 18 mm
Länge 1: 56 mm
Länge 2: 37 mm
Länge 3: 12 mm
Länge 4: 4 mm
Plattenstärke (PS): 2-10 mm
Tragkraft: 25 kg
Einsatz: außen | innen
Feuchtraumgeeignet

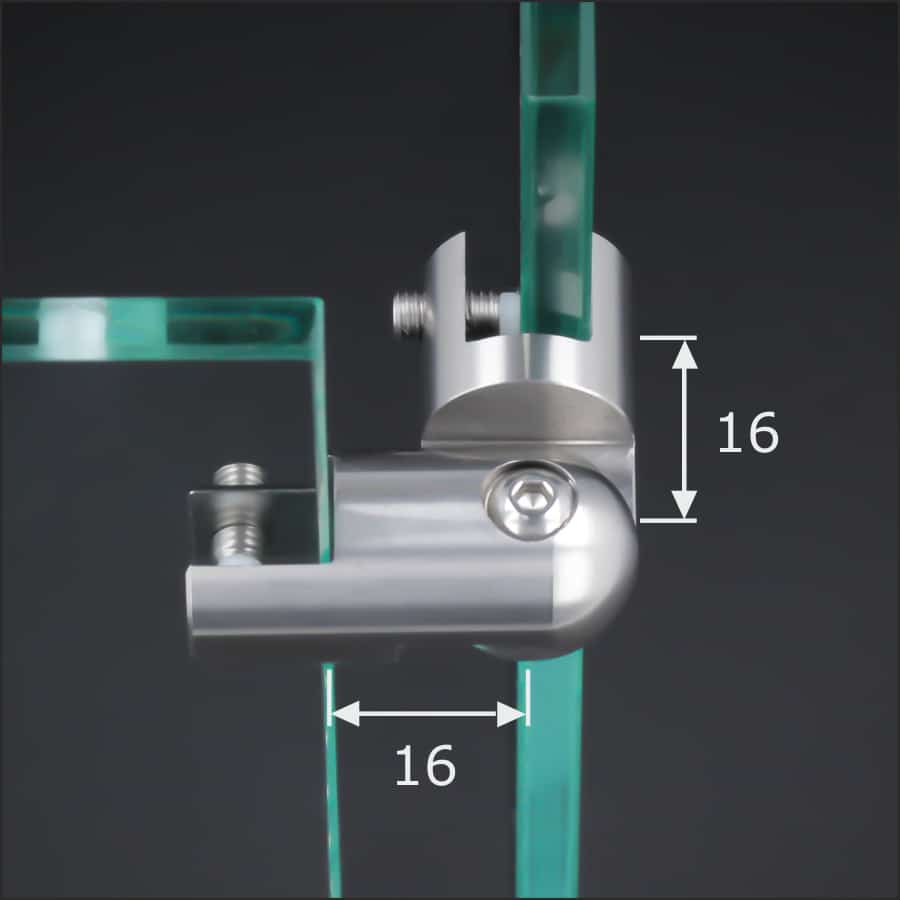

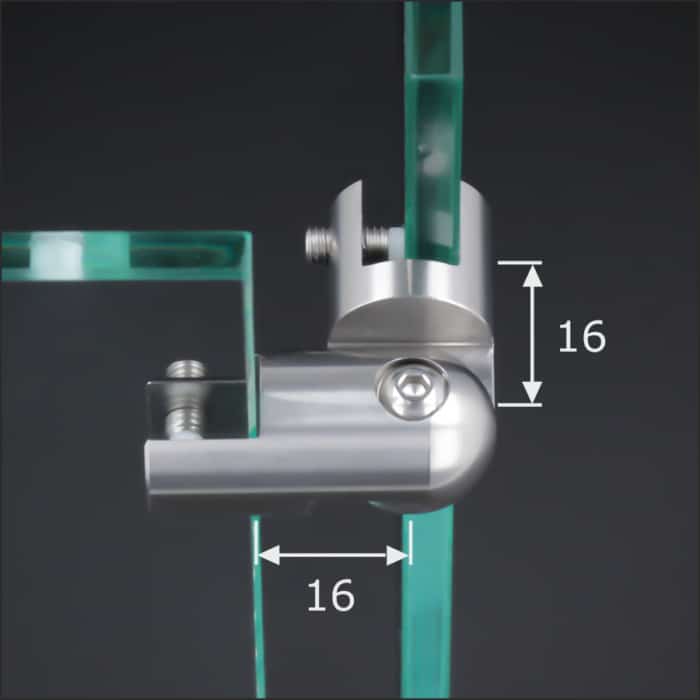

Angaben zum Artikel: Plattenlänge berechnen

Bei der Berechnung der Plattenmaße ziehen Sie bitte jeweils 16 mm von Ihren Platten ab.

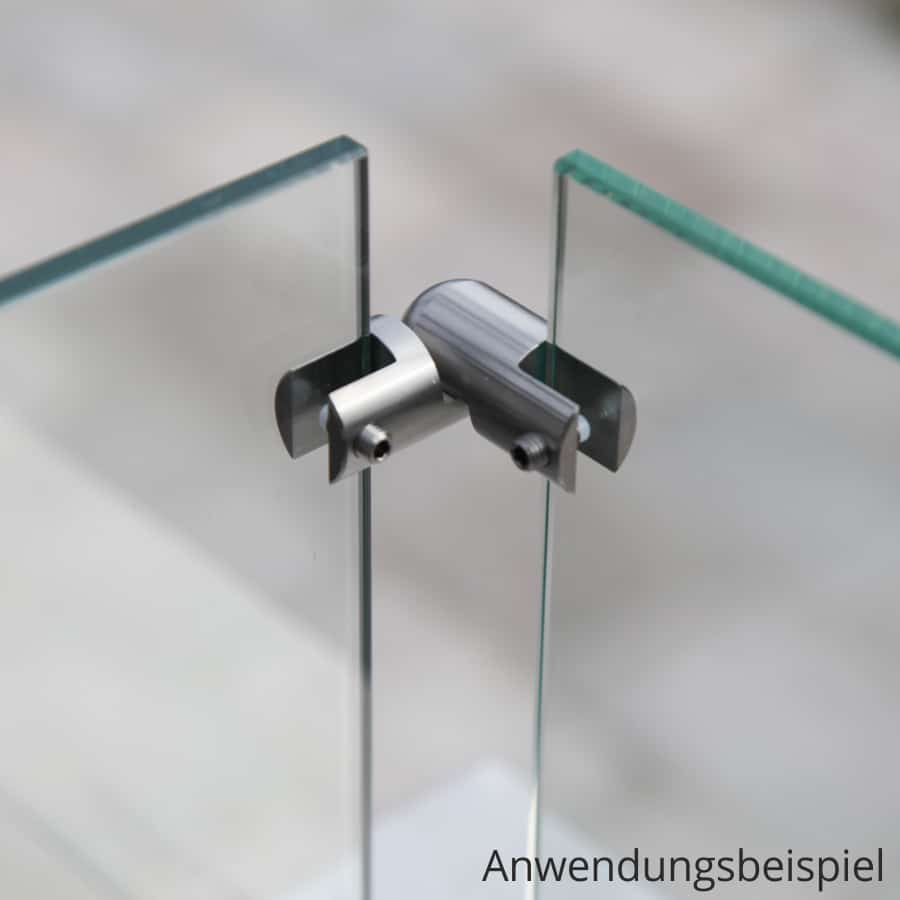

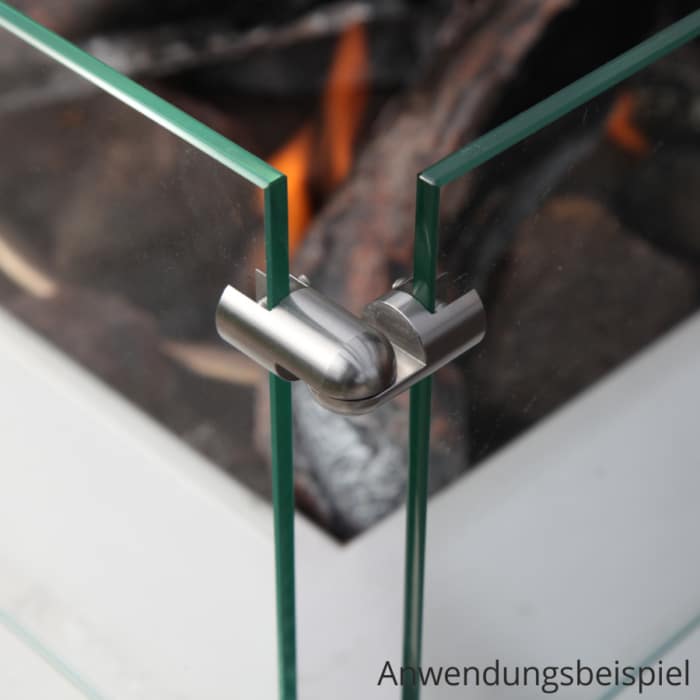

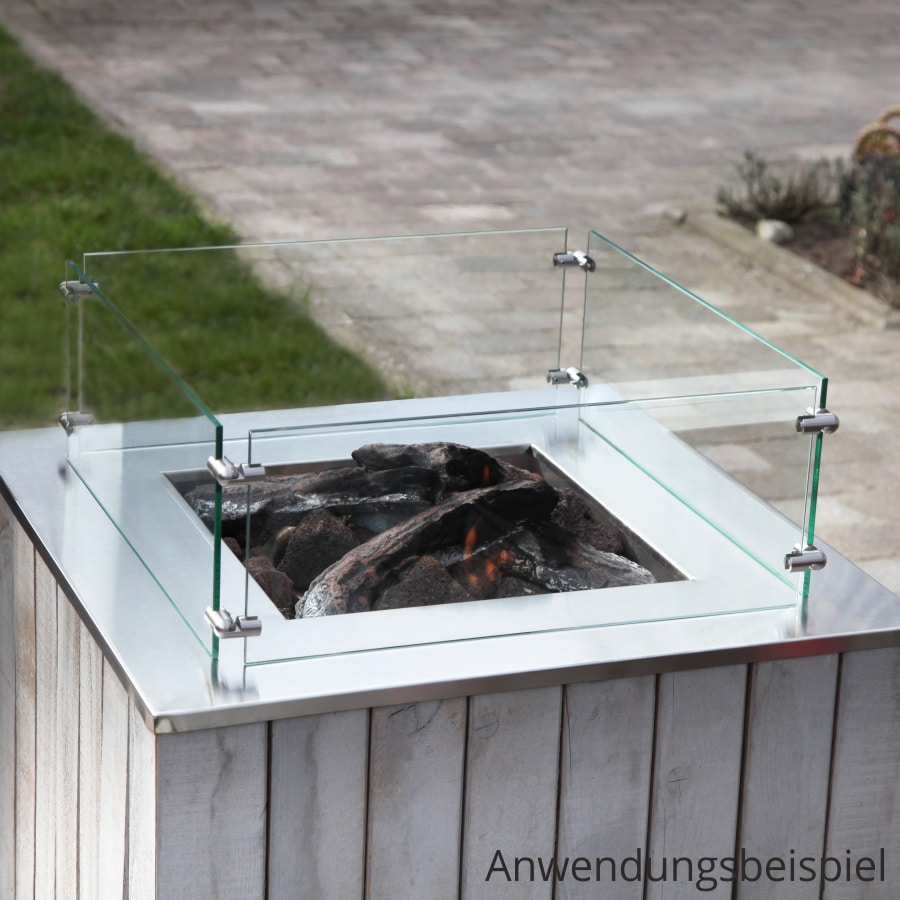

Anwendungsbeispiel: Glashalter Eckverbinder

Bauen Sie sich einfach eine Schutzscheibe für Ihre Feuerstelle. Sie benötigen nur den mitgelieferten 2,5 er Innensechskantschlüssel und 4 Scheiben mit einer Dicke von 2-10 mm.

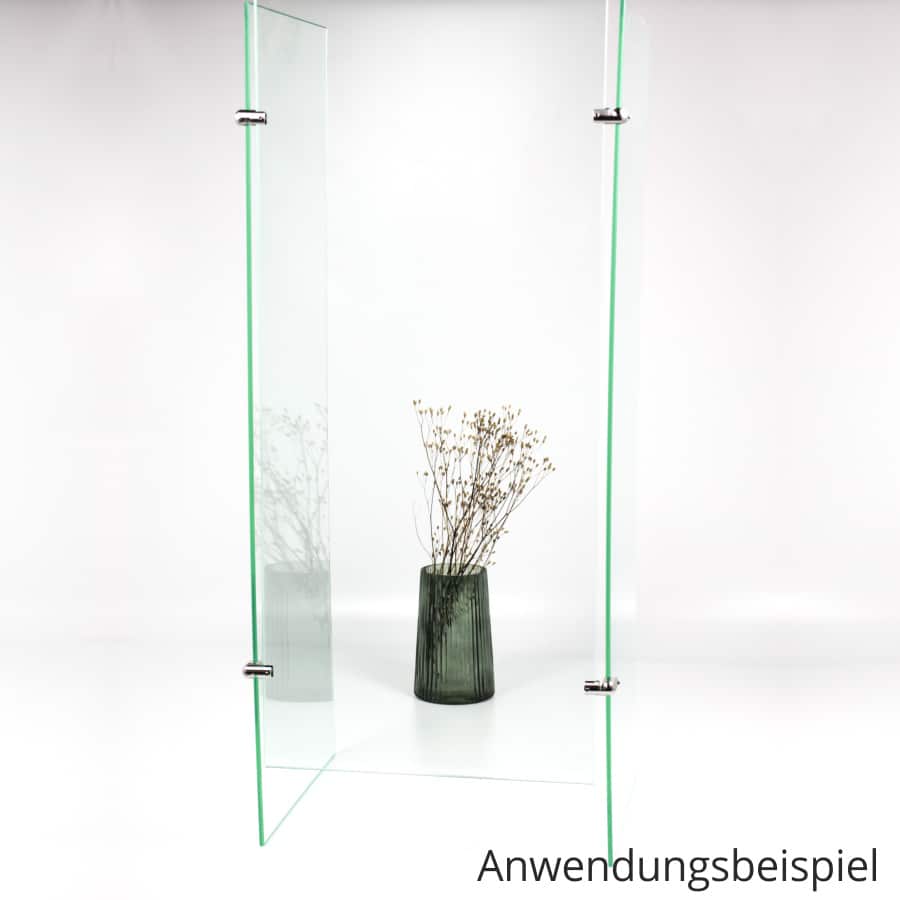

Anwendungsbeispiel: Spuckschutz-Wand Glashalter

Bauen Sie sich einfach eine Spuckschutz-Wand. Auch eine Durchreiche ist schnell erstellt. Sie benötigen nur den mitgelieferten 2 er Innensechskantschlüssel und 3 Scheiben mit einer Dicke von 2-10 mm.

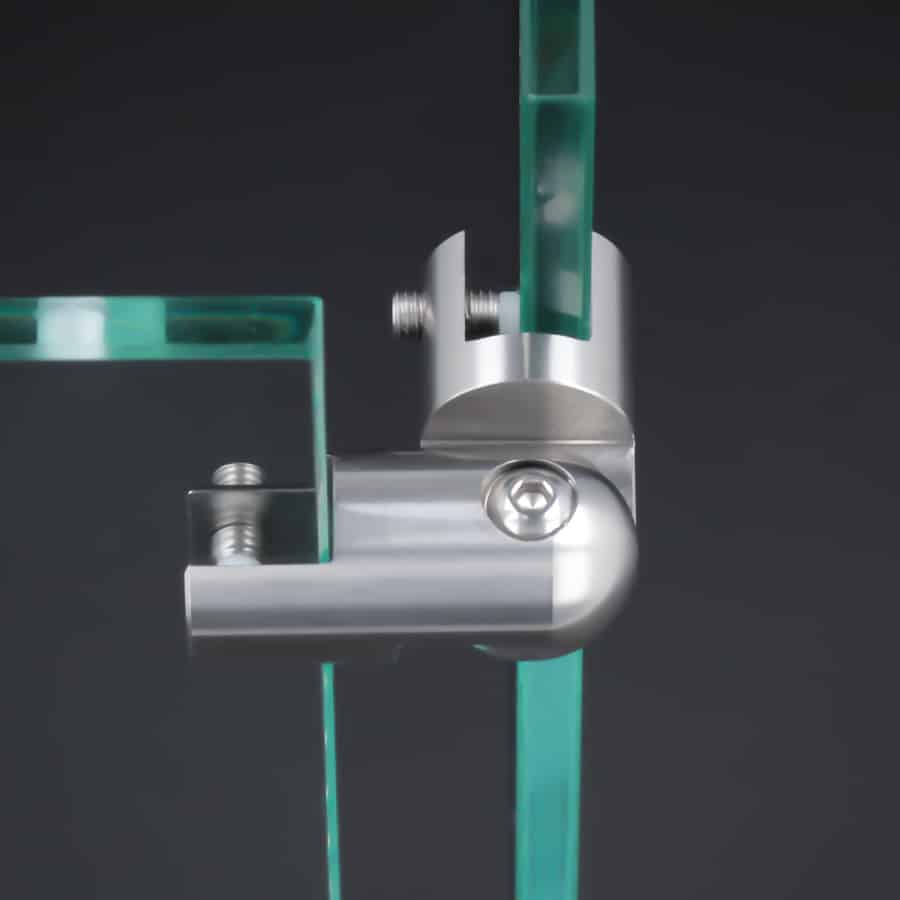

Nehmen Sie zwei Platten und führen Sie diese in die seitlichen Öffnungen ein. Mit einem 2,5 er Innensechskantschlüssel fixieren Sie die Madenschrauben an den Platten. Das Gelenk in der Mitte kann nach dem Ausrichten der Scheiben mit dem 2,5 er Innensechskantschlüssel festgezogen werden.

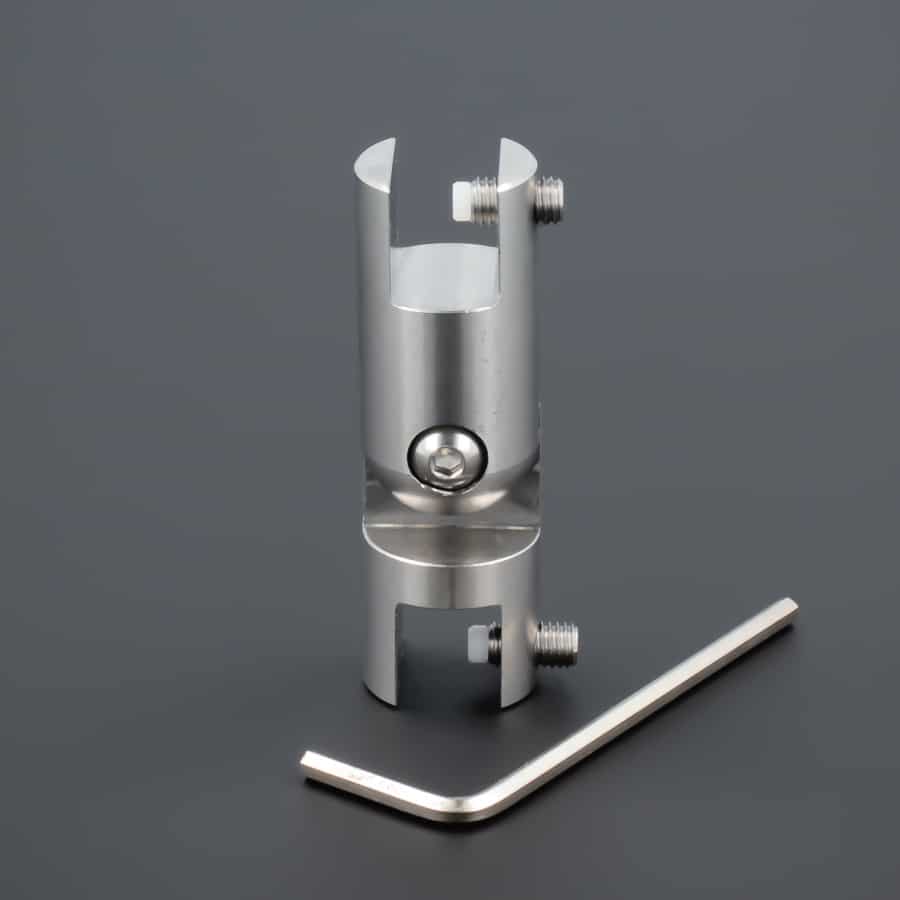

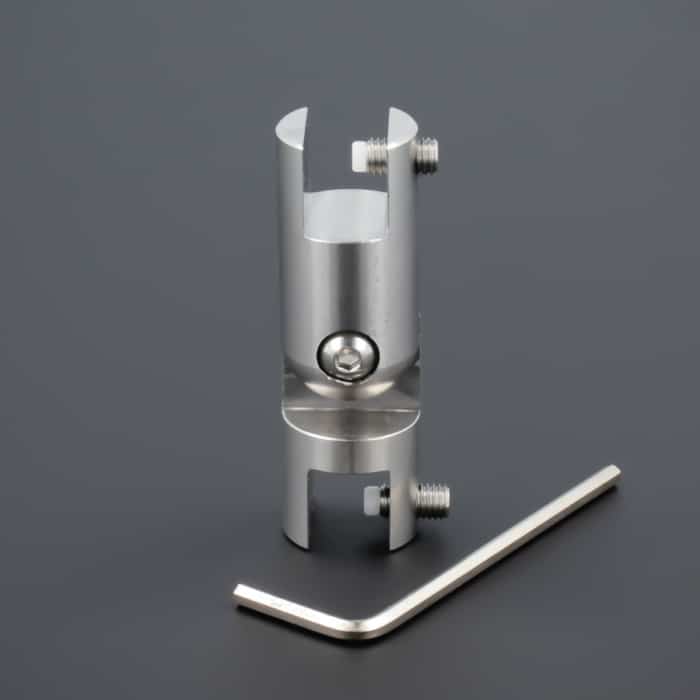

Zur Montage wird nur der mitgelieferte 2,5 er Innensechskantschlüssel benötigt.
