Eckverbinder eckig
für Platten 6-10mm

Um einen Spuckschutz oder ein Terassengeländer über Eck aufzubauen ist dieser Edelstahl Eckverbinder die richtige Wahl. Hiermit lassen sich Glasscheiben in ESG oder VSG, Plexiglas, Acryl und viele weitere verbinden. Die Plattenstärke darf 6-10,76 mm betragen. Bitte Oben bei der Bestellung auswählen. Bei Verwendung des Sicherungsstiftes muss die Plattenbohrung 9-10 mm betragen.

Dieser Eckhalter lässt sich ideal mit weiteren Glashaltern aus unserem Sortiment ergänzen. Dabei wird er überwiegend im Balkon- oder Treppenbau genutzt. Bei der Berechnung der Plattenlänge bitte jeweils 15 mm an der zu verbindenen Seite abziehen.

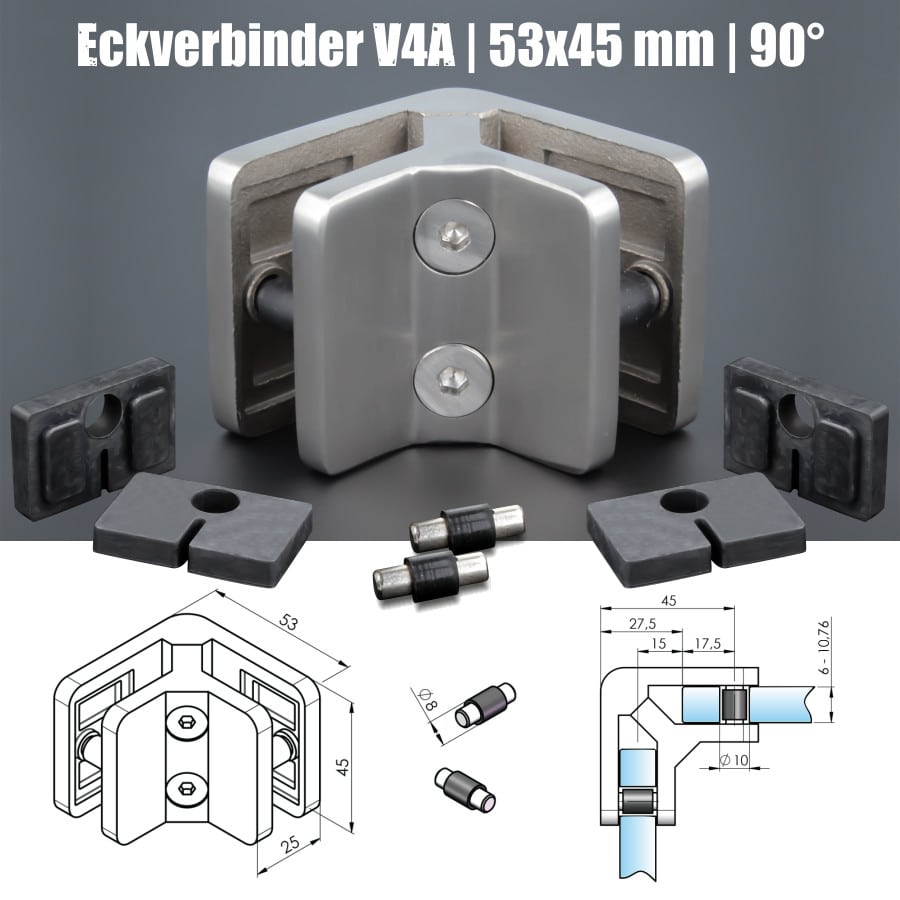

Angaben zum Artikel: Glasklemmhalter Eckverbinder

Material: Edelstahl V4A
Maße (LxH): 53×45 mm
Oberfläche: Korn 320 matt
Form: eckig

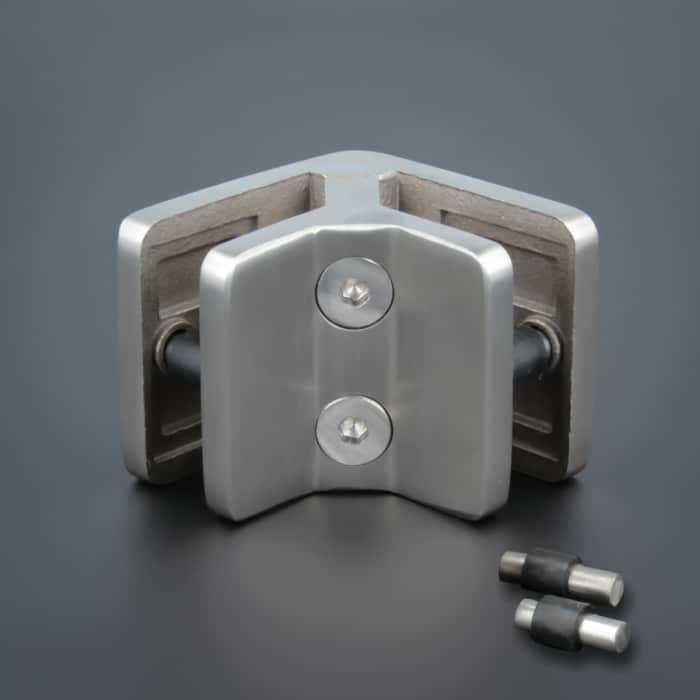

Sicherungsstift: ja
Plattenstärke (PS): 6-10,76 mm
Einsetzbar: Glas | ESG | VSG | Plexiglas | Metall |
Blech | Holz | Kunststoff
Einsatz: außen | innen

Angaben zum Artikel: Plattenlänge berechnen

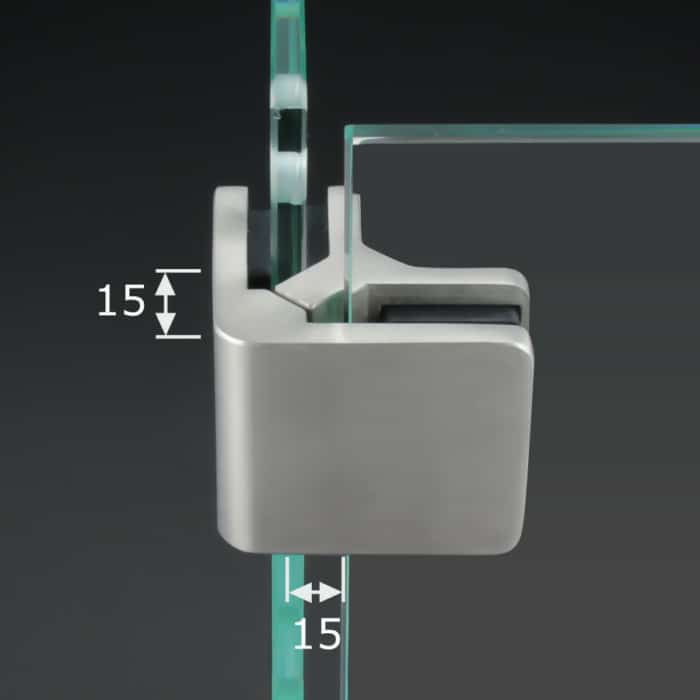

Bei der Berechnung der Plattenmaße ziehen Sie bitte jeweils 15 mm
von Ihren Platten ab.

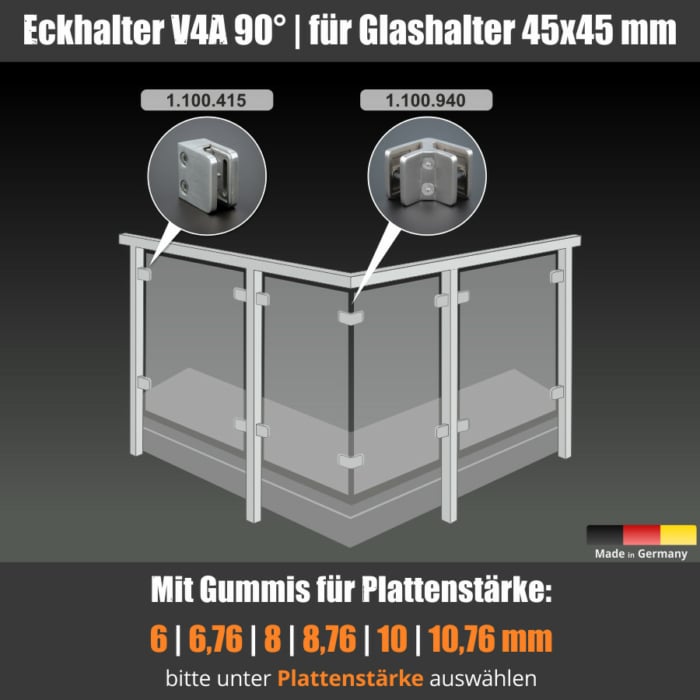

Anwendungsbeispiel: Glashalter Eckverbinder

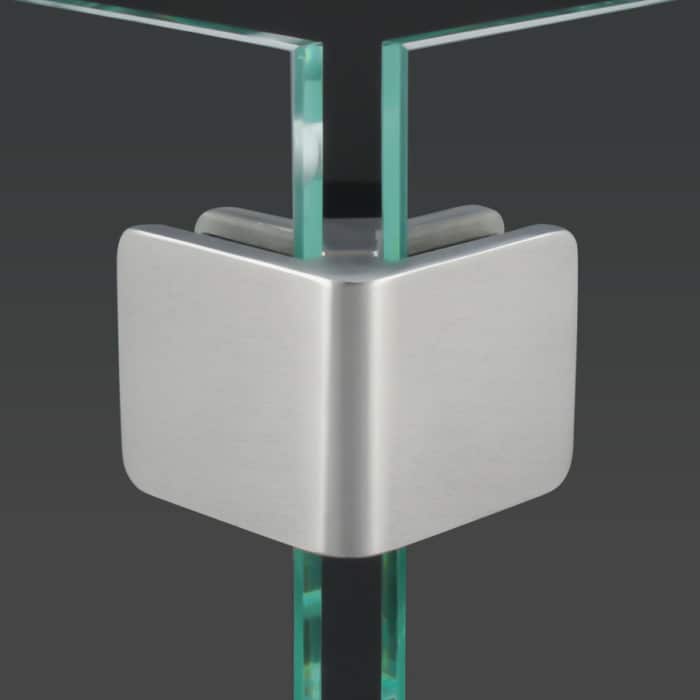

Bei einem Geländer über Eck wird oft auf einen Eckpfosten verzichtet.
Hier kann dieser Halter optimal eingesetzt werden, um Ihre Glasplatten
um 90 Grad miteinander zu verbinden.

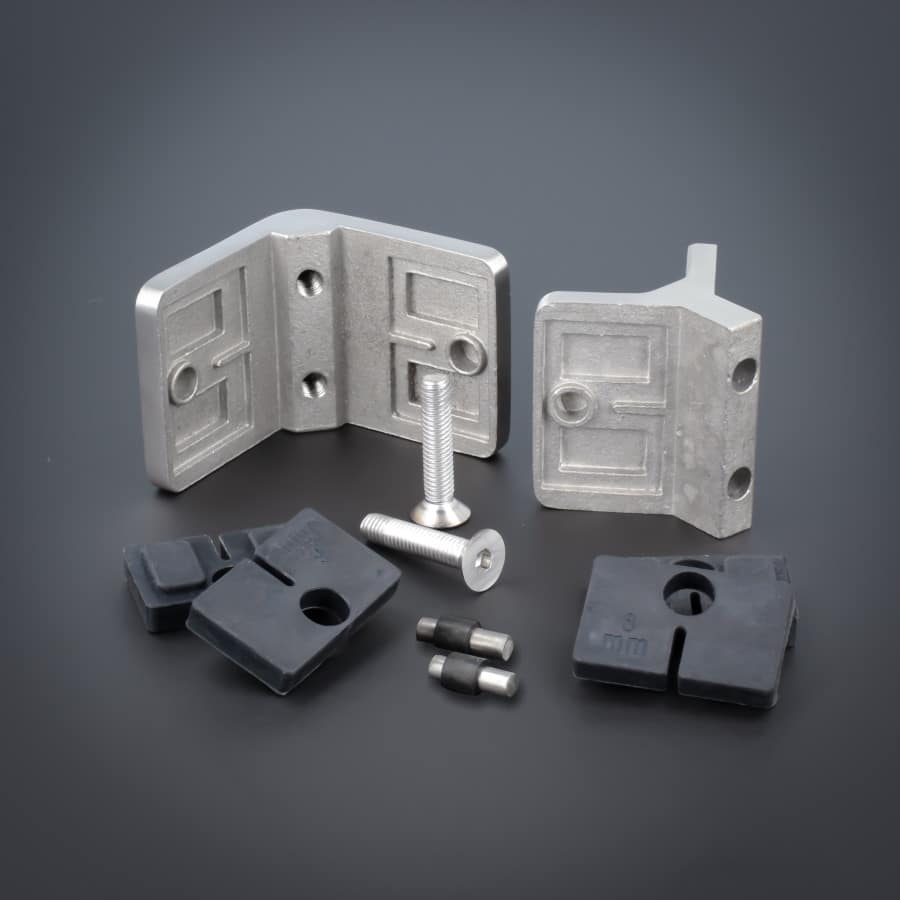

Zuerst nehmen Sie den Deckel ab, indem Sie die beiden Deckelschrauben entfernen. Dann werden die vier Gummis eingesetzt. Anschließend führen Sie die beiden Platten seitlich ein, setzen den Deckel wieder auf und schrauben diesen mit den beiden Deckelschrauben wieder fest. Bei Verwendung des Sicherungsstiftes unbedingt die oben angegebenen Abmessungen beachten!

Zur Montage wird ein 4 er Innensechskantschlüssel benötigt.
